Texas Instruments Double multiplexeur 2:1 TMUX7436F
Le multiplexeur double 2:1 TMUX7436F de Texas Instruments est un multiplexeur analogique complémentaire à semi-conducteur à oxyde métallique avec immunité au verrouillage dans un canal double à conception 2:1. Le TMUX7436F fonctionne bien avec des alimentations doubles ( de±5 V à ±22 V), une alimentation unique (de 8 V à 44 V) ou des alimentations asymétriques (telles que VDD = 12 V, VSS = –5 V).
Le multiplexeur double 2:1 TMUX7436F de TI offre une protection contre les surtensions dans les conditions de mise sous tension et hors tension, ce qui rend le dispositif TMUX7436F idéal pour les applications où le séquençage de l'alimentation ne doit pas être contrôlé avec précision.
Caractéristiques
- Large plage de tensions d’alimentation :
- Alimentation simple de 8 V à 44 V
- Alimentation bipolaire symétrique de +/-5 V à +/-22 V
- Protection intégrée contre les défauts :
- Protection contre les surtensions de ±85 V, source vers alimentations ou source vers drain
- Protection contre les surtensions ±60 V
- Protection hors tension ±60 V
- Drapeaux d'interruption pour indiquer l'état de défaut
- Sortie en circuit ouvert en cas de défaillance
- Immunité de verrouillage par construction de dispositif
- ESD HBM (modèle corps humain) 6 kV
- Faible résistance à l'état passant : 8,6 Ω standard
- Résistance à l'état passant plate : 10 mΩ standard
- Compatible logique 1,8 V
- Logique de sécurité intégrée : jusqu'à 44 V indépendamment de l'alimentation
- Boîtiers TSSOP aux normes de l'industrie et WQFN plus petits
Applications
- Automatisation et commande d'usine
- Contrôleurs logiques programmables (CLP)
- Modules d'entrée analogiques
- Équipement de test de semi-conducteurs
- Équipement de test de batterie
- Module de commande de servomoteur
- Systèmes d'acquisition de données (DAQ)

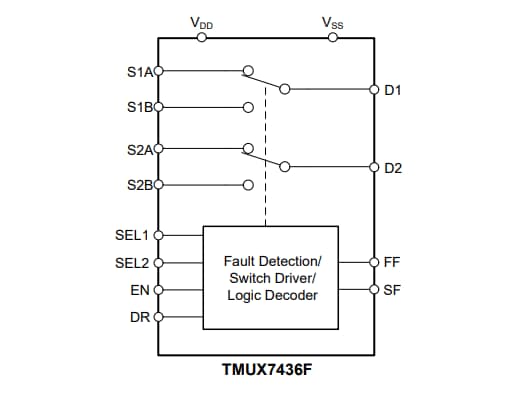

Schéma de principe
Publié le: 2022-12-22
| Mis à jour le: 2023-01-05
