Texas Instruments Module d'évaluation (EVM) de commutateur TMUX721xEVM
Le module d'évaluation (EVM) de commutateur TMUX721xEVM de Texas Instruments prend en charge l'évaluation des dispositifs TMUX721x dans le boîtier TSSOP (PW) à 16 broches, y compris TMUX7211PWR, TMUX7212PWR et TMUX7213PWR. Ce module d'évaluation peut être utilisé pour le prototypage et le test rapides des dispositifs TMUX721x, spécialement pour les paramètres de synchronisation et CC. Les TMUX7211, TMUX7212 et TMUX7213 de Texas Instruments sont des commutateurs semi-conducteurs complémentaires à oxyde métallique (CMOS) avec quatre canaux de commutation unidirectionnels unidirectionnels 1:1 (SPST) sélectionnables indépendamment. Ces dispositifs prennent en charge des alimentations doubles (±4,5 V à ±22 V), une alimentation simple (4,5 V à 44 V) ou asymétriques (comme VDD = 12 V, VSS = -5 V).
Caractéristiques
- 35 points de test (dont sept points de test GND), ce qui permet un accès facile aux signaux de mesure
- Configuration de prototypage et de test rapide pour les dispositifs TMUX7211, TMUX7212 et TMUX7213 dans le boîtier TSSOP (PW) à 16 broches
- Aucun dispositif TMUX721x spécifique n'est fourni ou soudé aux modules d'évaluation, ce qui permet la flexibilité de choisir le CI souhaité pour l'évaluation
- Prise en charge de l'alimentation simple et de l'alimentation double
- Six condensateurs de découplage d'alimentation (2 × 0,1 μF, 2 × 1 μF et 2 × 10 μF)
- Cavaliers vers huit voies de signal, rails d'alimentation VDD et VSS et signaux de contrôle
- Huit pastilles sont disponibles pour le placement des connecteurs SMA
- Pastilles disponibles pour les résistances pull-up ou pull-down sur les voies de signal de contrôle
- Des pastilles sont disponibles pour les diodes de protection contre les surtensions
- Pastilles de condensateur 0805 disponibles sur tous les chemins de signal référencés à la terre

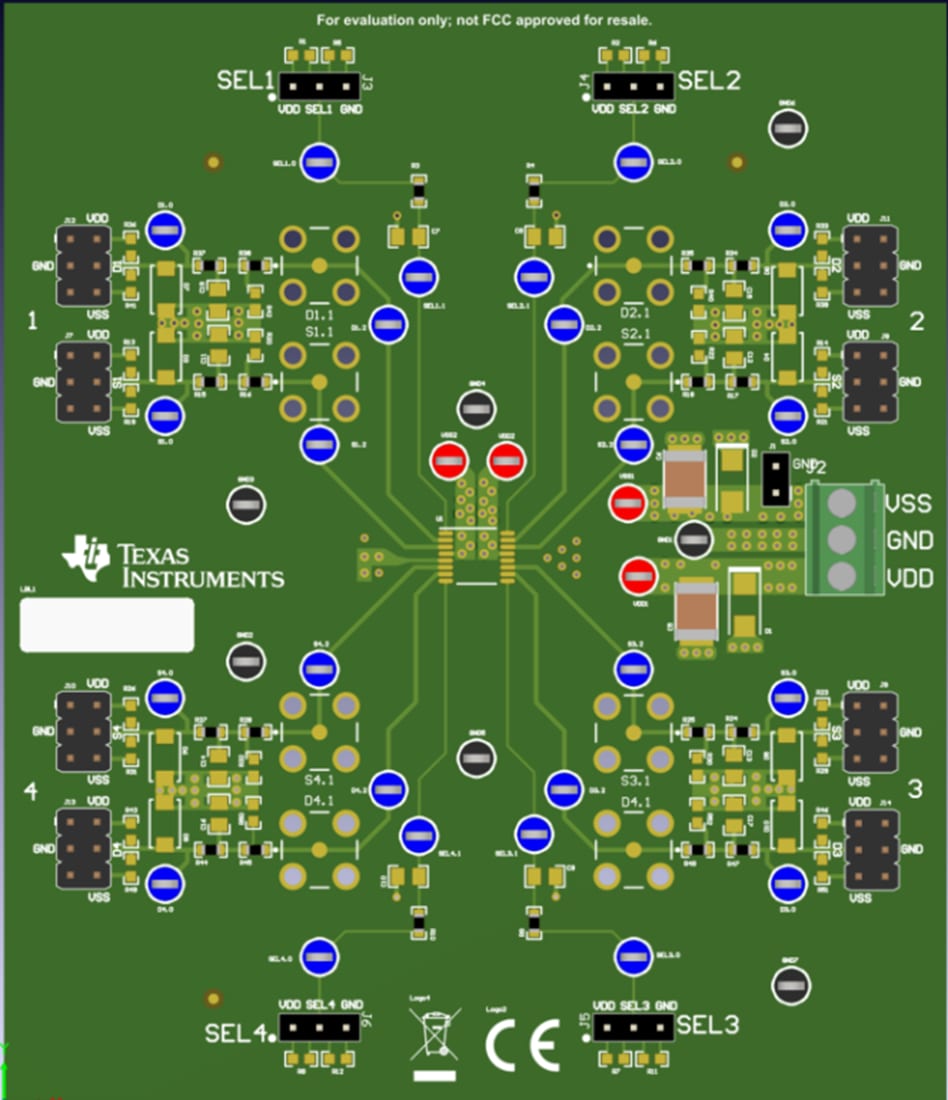

Configuration de la carte
Produit associé
Texas Instruments Commutateurs CMOS TMUX721x
Commutateurs CMOS avec quatre canaux de commutation SPST 1:1 sélectionnables indépendamment.
