Texas Instruments Commutateur de précision CMOS 2:1 (SPDT) TMUX7219M

Le commutateur de précision TMUX7219M CMOS 2:1 (SPDT) de Texas Instruments est un commutateur de précision avec immunité au verrouillage dans une configuration 2:1 (SPDT) monocanal. Le composant peut avoir une seule alimentation (4,5 V à 44 V), des alimentations doubles (±4,5 V à ±22 V) ou des alimentations asymétriques (telles que VDD = 12 V, VSS = –5 V). Le TMUX7219M prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (D) allant de VSS à VDD.

Le TMUX7219M de Texas Instruments peut être activé ou désactivé en contrôlant la broche EN. Lorsqu'ils sont désactivés, les deux commutateurs de chemin de signal sont désactivés. Lorsqu'elle est activée, la broche SEL peut être utilisée pour activer le chemin du signal 1 (S1 à d) ou le chemin du signal 2 (S2 à D). Toutes les entrées de commande logique prennent en charge des niveaux logiques de 1,8 V à VDD. Cette caractéristique garantit la compatibilité logique TTL et CMOS lors du fonctionnement dans la plage de tension d'alimentation valide. Le circuit logique de sécurité permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation, protégeant le dispositif des dommages potentiels.





Caractéristiques

  • Plage d'alimentation bipolaire symétrique de ±4,5 V à ±22 V
  • Plage d'alimentation simple de 4,5 V à 44 V
  • Température de fonctionnement de -55 °C à +125 °C
  • Faible résistance à l'état passant 2,1 Ω
  • injection de charge faible de -10 PC
  • Prise en charge de courant fort 330 mA (maximum)
  • Immunisé contre le verrouillage
  • Compatible logique 1,8 V
  • Résistance d'abaissement et élévatrice intégrée sur les broches logiques
  • Logique de sécurité intégrée
  • Fonctionnement rail-à-rail
  • Chemin de signal bidirectionnel
  • Commutation BBM (sans contact à court-circuit).

Applications

  • Unité de contrôle de vol avionique
  • Affichage de cockpit d'avion
  • Contrôle de vol de précision avionique autonome
  • Interconnexion et boîtier de distribution
  • Aérospatiale et défense

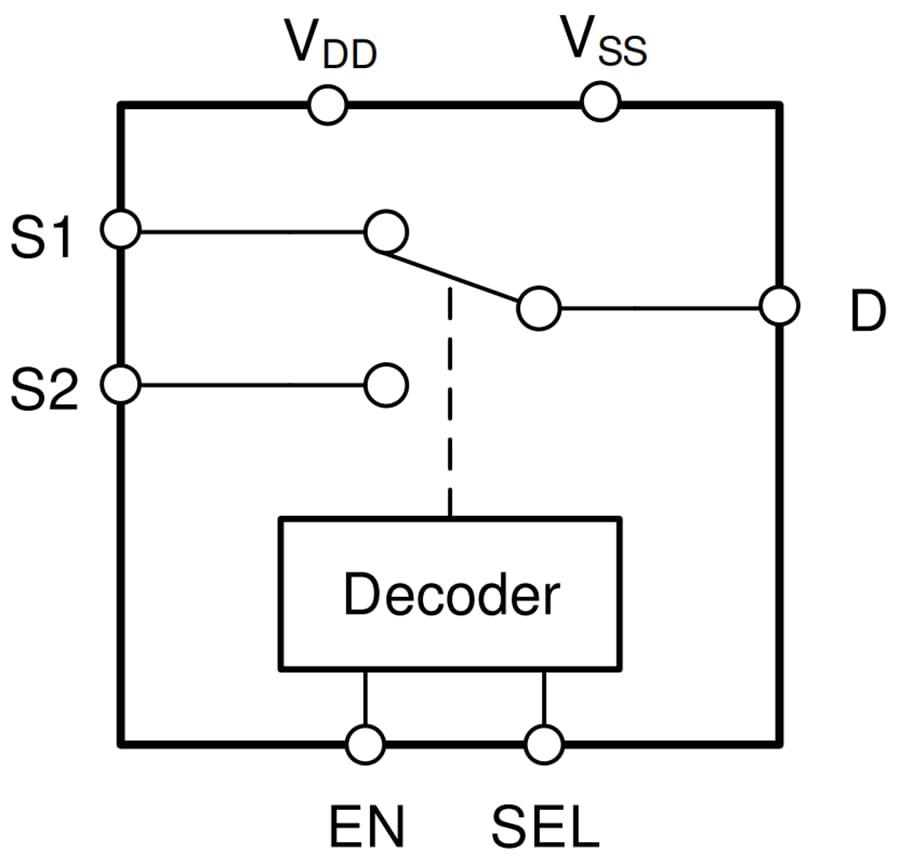

Schéma fonctionnel

Schéma de principe - Texas Instruments Commutateur de précision CMOS 2:1 (SPDT) TMUX7219M
Publié le: 2022-06-24 | Mis à jour le: 2022-12-22
