Texas Instruments Module d'évaluation TMUX4827YBHEVM
Le module d'évaluation TMUX4827YBHEVM de Texas Instruments est configuré pour évaluer le fonctionnement et les performances du TMU4827. Les multiplexeurs TMUX4827 sont disponibles en boîtier YBH à 9 broches soudé sur le module d'évaluation TMUX4827YBHEVM. Le TMUX4827YBHEVM de TI permet aux ingénieurs d'évaluer le TMUX4827 avec des signaux audio utilisant des prises audio embarquées. De plus, des points de test embarqués sont proposés pour permettre de tester les signaux qui ne sont pas des signaux audio.
Caractéristiques
- TMUX4827YBH pré-soudé sur la carte
- 2 condensateurs de découplage d'alimentation électrique de VDD à la terre (1 µF 0402 ; 0,1 µF 0402)
- 6 points d'essai sur les E/S prenant en charge les capacités complètes de courant TMUX4827
- 7 points d'essai GND supplémentaires pour un sondage facile
- 1 embase à 3 broches pour connecter/déconnecter le dispositif d'une alimentation externe
- 1 embase à 3 broches pour changer l'état du chemin de signal du dispositif

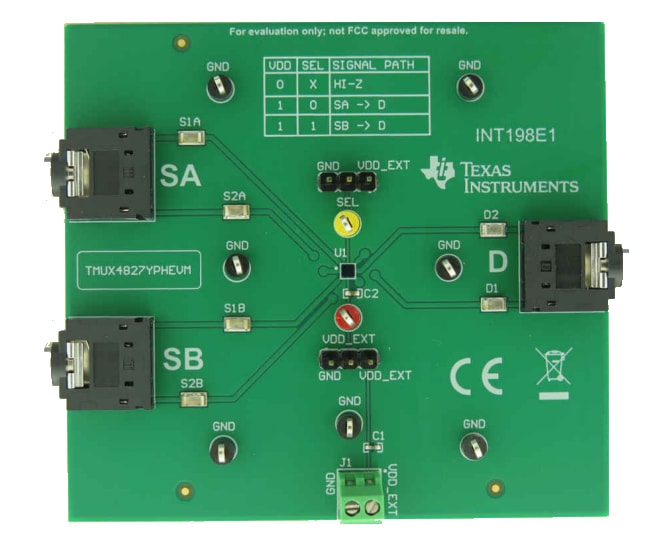

Configuration du circuit imprimé
Circuit simplifié
