Texas Instruments Module d'évaluation (EVM) de commutateur TMUX1575EVM
Le module d'évaluation (EVM) de commutateur TMUX1575EVM de Texas Instruments prend en charge l'évaluation du dispositif TMUX1575 dans le boîtier WSCP (YCJ) à 16 broches. Ce module d'évaluation peut être utilisé pour le prototypage et les tests rapides du TMUX1575 de Texas Instruments, en particulier pour les paramètres CC.
Caractéristiques
- Un dispositif TMUX1575 dans un boîtier WSCP (YKB) de petite taille
- Deux condensateurs de découplage d'alimentation (1 μF et 0,1 μF)
- Prototypage et test rapides du TMUX1575 à 16 broches dans le boîtier WSCP (YKB)
- Les 16 chemins de signal disposent d'un point de test et d'un accès cavalier
- Les 12 broches source et drain ont deux pastilles 0805 chacune pour une configuration de test facile à configurer
- Connecteurs SMA sur les canaux 2 et 3 du dispositif pour l'évaluation à haut débit du TMUX1575

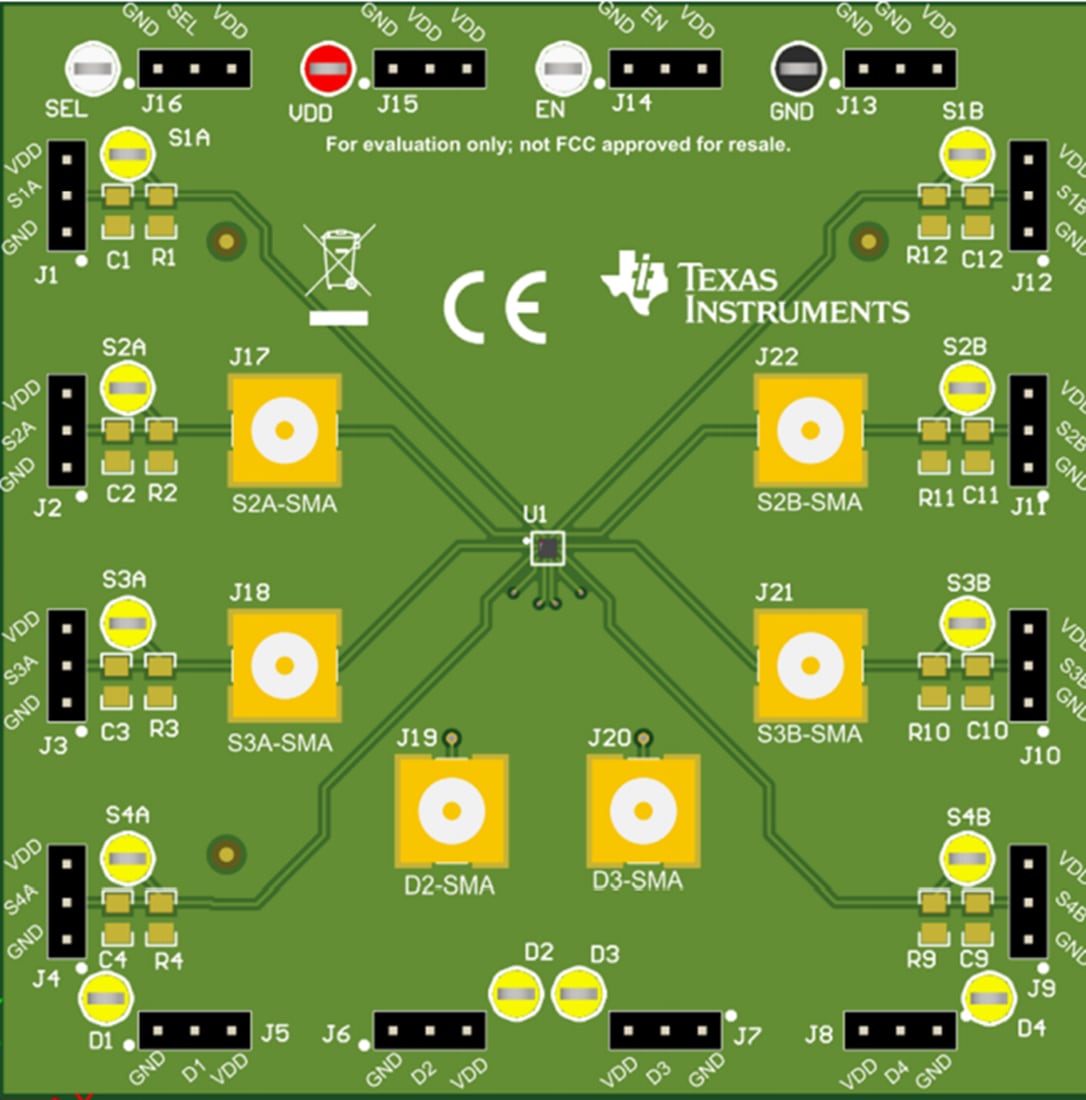

Configuration de carte
Produit associé
Texas Instruments Commutateur de protection 2:1 SPDT hors tension TMUX1575
Commutateur à semi-conducteur à oxyde métallique complémentaire (CMOS) dans une configuration 2:1 (SPDT) à 4 canaux.
Publié le: 2021-03-12
| Mis à jour le: 2022-03-11
