Texas Instruments Capteurs de température numériques compatibles I2C TMP110

Les capteurs de température numériques compatibles I²C TMP110 de Texas Instruments sont fournis dans un boîtier ultra-compact (0,64 mm²) à 5 broches. La petite taille et la hauteur du boîtier optimisent les systèmes à volume limité, pour lesquels les boîtiers DSBGA peuvent être considérés comme inadaptés. Contrairement aux boîtiers DSBGA de taille comparable, le TMP110 fournit une cinquième broche qui peut être utilisée comme broche d'adresse ou d'alerte. Cette caractéristique offre une certaine souplesse pour faire évoluer le nombre de capteurs ou pour surveiller les événements thermiques critiques.

Le TMP110 de Texas Instruments offre une précision de ±1,0 °C sur toute la plage de température. Son convertisseur analogique-numérique (ADC) 12 bits intégré a une résolution de température de 0,0625 °C. Le TMP110 est conçu pour fonctionner à partir d'une plage d'alimentation aussi basse que 1,14 V, avec un faible courant moyen et un courant d'arrêt de 3,2 µA (à 1 Hz) et 0,15 µA, respectivement. Cette fonction permet de convertir la température à la demande et d'optimiser la durée de vie de la batterie. L'alimentation peut également être augmentée jusqu'à 5,5 V pour diverses applications industrielles.

Caractéristiques

Boîtier ultra-compact sans plomb X2SON-5
- Taille de l'emballage 0,8 mm x 0,8 mm x 0,4 mm
Larges plages de fonctionnement
- Plage de fonctionnement V+ de 1,14 V à 5,5 V
- Température de fonctionnement de -40 °C à + 125 °C
La précision est maintenue en fonction de la température
- ±1,0 °C (maximum) de -40 °C à 125 °C
Résolution 12 bits de 0,0625 °C (LSB)
Interface numérique flexible
- Compatibilité avec I²C et SMBus
- Possibilité de coexistence de bus mixtes I3C
Brochage et mises à jour compatibles avec le logiciel
- TMP112 ±0,5 °C (boîtier X2SON)

Faible courant d'alimentation
- Courant actif (typique) 55 µA
- Courant d'arrêt (typique) 0,15 µA
- Courant moyen (typique) 3,2 µA à 1 Hz
Logiciel compatible avec les normes industrielles
- TMP102, TMP112

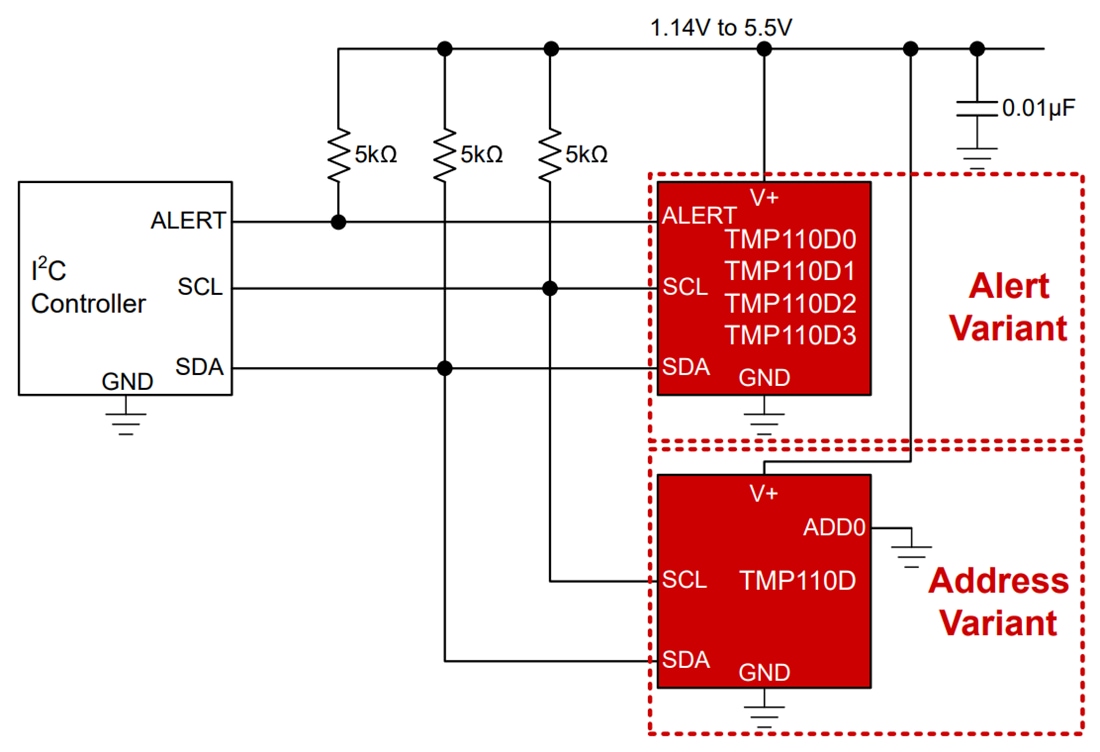

Deux (2) options de brochage disponibles
- ALERT Pin : TMP110D0, TMP110D1, TMP110D2, TMP110D3
- Broche d'adresse : TMP110D
Générateur de code C basé sur une interface graphique

Applications

Automatisation du bâtiment
- Détection d'occupation
- Sonnette vidéo
- HVAC (capteur environnemental sans fil)
Automatisation de l'usine & control
- Caméra de vision industrielle
- PC industriel (ordinateur à carte unique)
- CPU (contrôleur PLC)
Chaîne du froid

Centre de données et informatique d'entreprise
- Disque dur (SSD)
- Carte mère de serveur rack
Produits électroniques personnels
- PC, ordinateurs portables et tablettes
- Appareil photo numérique et caméra vidéo
- Lunettes de réalité augmentée
- Haut-parleurs intelligents
