Texas Instruments Module d'évaluation (EVM) TMCS1133xEVM

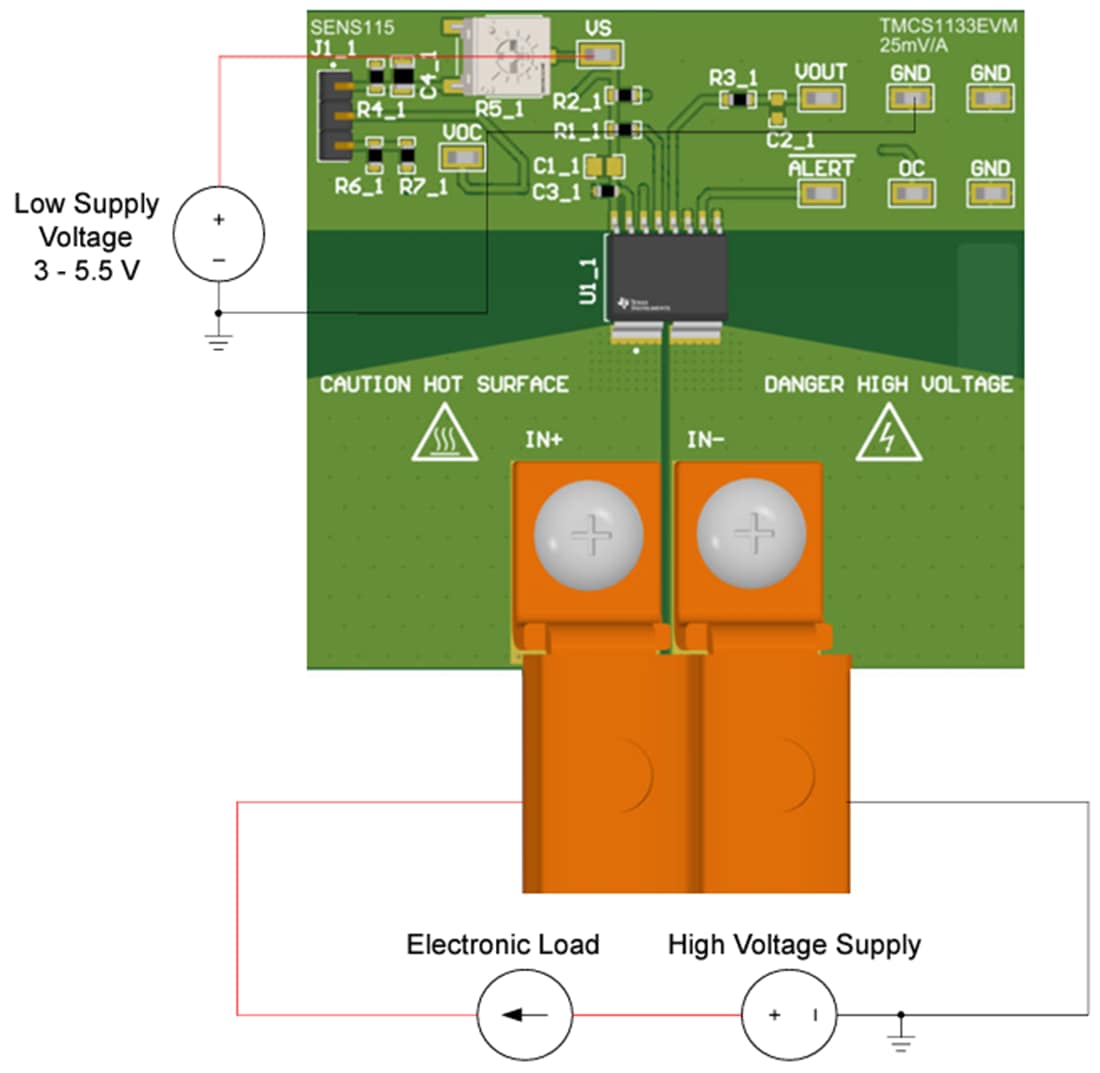

Le module d'évaluation (EVM) TMCS1133xEVM Texas Instruments est destiné à faciliter l'utilisation rapide et pratique du TMCS1133, un moniteur de détection de courant de précision à effet Hall isolé utilisant une référence interne. Ce module d'évaluation permet à l'utilisateur de pousser le courant de fonctionnement maximum à travers l'entrée Hall tout en mesurant la sortie isolée à travers une barrière d'isolation renforcée. Le schéma de montage n'est pas destiné à servir de modèle pour le circuit cible. Il ne s'agit pas non plus d'un montage pour les essais électromagnétiques (EMI). Le TMCS1133xEVM de Texas Instruments est constitué d'un seul circuit imprimé, divisible en cinq pièces individuelles, permettant à l'utilisateur de tester toutes les variations de sensibilité d'un seul point de repos (A = 2,5 V, B = 1,65 V, ou C = 0,33 V).
