Texas Instruments Détecteurs de courant à effet Hall TMCS1127/TMCS1127-Q1
Les détecteurs de courant à Hall-Effect TMCS1127/TMCS1127-Q1 Texas Instruments sont des détecteurs de courant à effet Hall galvaniquement isolés avec précision et isolation de pointe. Une tension de sortie proportionnelle au courant d'entrée est fournie avec une faible dérive et une excellente linéarité pour toutes les options de sensibilité. La circuiterie de conditionnement de signal de précision avec compensation de dérive intégrée est capable d'une erreur de sensibilité maximale inférieure à 2,75 % sur la température et la durée de vie sans calibration au niveau du système ou d'une erreur de sensibilité maximale inférieure à 1,5 %, y compris la dérive de température et de durée de vie avec une calibration unique à température ambiante.
Le courant d'entrée CA ou CC circule à travers un conducteur interne sur le TMCS1127/TMCS1127-Q1 de Texas Instruments. Cette caractéristique génère un champ magnétique que mesure un capteur à effet Hall intégré sur le circuit intégré. La construction sans noyau de l'appareil élimine le besoin de concentrateurs magnétiques. Les capteurs à effet Hall différentiel rejettent les interférences provenant de tout champ magnétique externe parasite. Tout en facilitant les exigences de dissipation thermique et en minimisant les pertes d'énergie, la faible résistance du conducteur augmente les plages de courant mesurables jusqu'à ±96 A. L'isolation capable de résister à 5 kVRMS, couplée à un minimum de 8 mm de fuite et de distance d'isolement, offre des niveaux élevés de tension de fonctionnement fiable renforcée pendant toute la durée de vie. Un blindage intégré permet une excellente réjection du mode commun et une immunité transitoire.
La sensibilité fixe de l'appareil lui permet de fonctionner à partir d'une seule alimentation 3 V à 5,5 V, ce qui élimine les erreurs de ratiométrie et améliore la réjection des bruits d'alimentation. Les dispositifs TMCS1127-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Une capacité de courant continu élevée de 80 ARMS
- Isolation renforcée robuste
- Précision élevée
- Erreur de sensibilité ±0,4 %
- Dérive de la sensibilité thermique ±40 ppm/°C
- Dérive de sensibilité de durée de vie de ±0,2 %
- Erreur d'offset de ±0,7 mV
- Dérive thermique de l'offset de ±10µV/°C
- Dérive de la durée de vie de l'offset ±12 mA
- Non-linéarité ±0,2 %
- Haute immunité aux champs magnétiques externes
- Réponse rapide
- Largeur de bande du signal de 250 kHz
- Temps de réponse de 1µs
- Délai de propagation 110 ns
- Plage d'alimentation de fonctionnement de 3 V à 5,5 V
- Détection de courant bidirectionnel et unidirectionnel
- Options de sensibilité multiples
- Les informations disponibles vont de 25 mV/A à 200 mV/A
- Certifications liées à la sécurité (prévues)
- Programme de reconnaissance des composants UL 1577
- CEI/CB 62368-1
Applications
- Énergie solaire
- Commande de moteurs
- Recharge de véhicules électriques
- Sources d’alimentation
- CA/CC industriel
Outils de développement associés
Texas Instruments Modules d'évaluation de capteurs (EVM) TMCS1127xEVM
Facilite l'utilisation du TMCS1127, un moniteur de détection de courant de précision à effet Hall isolé.
Texas Instruments Module d'évaluation de capteurs TMCS-A-ADAPTER-EVM
Facilite l'utilisation rapide et pratique de moniteurs de détection de courants de précision à effet Hall et isolés par des TMCS.

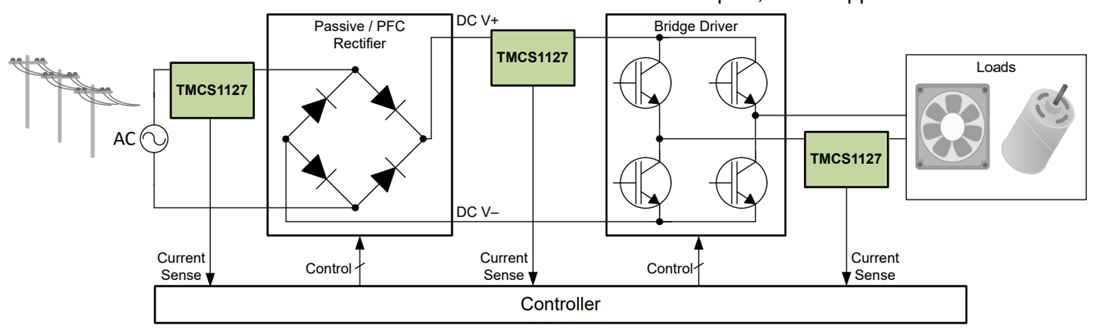

Application standard
