Texas Instruments Module d'évaluation de commutateur à effet Hall TMAG5328EVM
Le module d'évaluation (EVM) de commutateur à effet Hall TMAG5328EVM de Texas Instruments est une plateforme facile à utiliser pour évaluer les principales caractéristiques et performances du TMAG5328. Le TMAG5328 est un commutateur à effet Hall, réglable par résistance et à faible puissance. Ce module d'évaluation comprend un aimant et une carte fille TMAG5328 de Texas Instruments. Un module de déplacement linéaire frontal est également inclus pour démontrer la fonction de déplacement linéaire frontal.
Caractéristiques
- Option de CNA contrôlé par interface graphique pour régler dynamiquement la sensibilité de seuil magnétique interne (BOP)
- La mémoire non volatile au sein du CNA conserve la BOP pour un fonctionnement futur sans processeur
- Option de potentiomètre pour un réglage dynamique de la BOP
- Empreinte de résistance pour créer une BOP statique
- LED sur sortie TMAG5328 pour une inspection visuelle de l'état de sortie du commutateur
- Module de déplacement linéaire frontal pour une démonstration de la fonction de déplacement linéaire frontal
Contenu du kit
- Module d'évaluation TMAG5328EVM
- Aimant portatif
- Module d'impression 3D à déplacement linéaire frontal

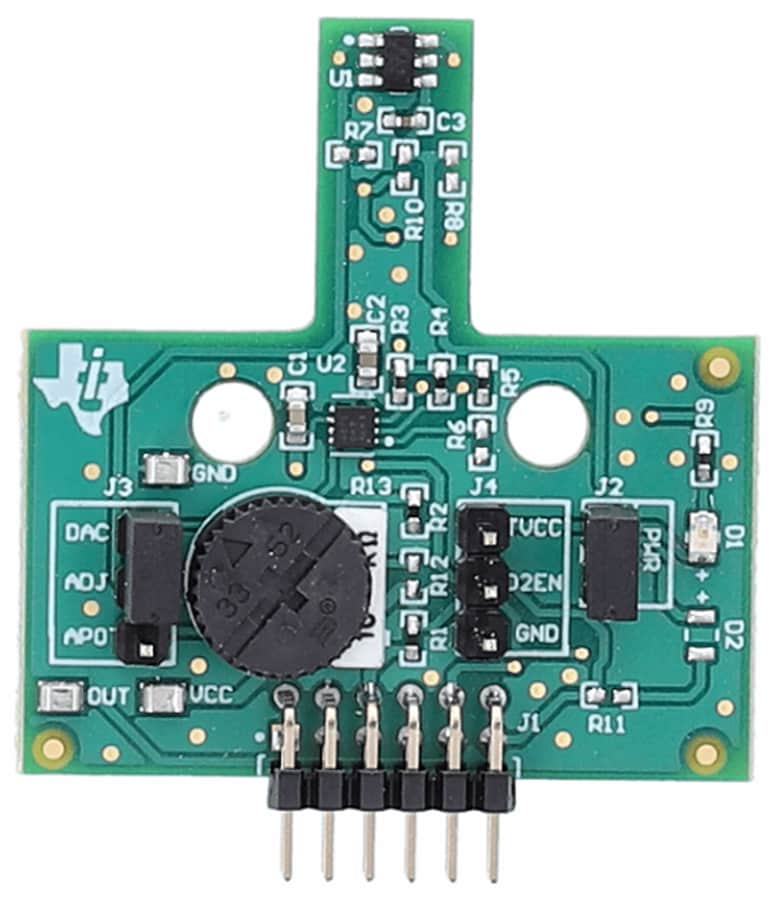

Disposition de la carte
Ressources supplémentaires
Produit associé
Texas Instruments Convertisseurs numériques-analogiques DACx3701/DACx3701-Q1
Les 10 bits (DAC53701) et 8 bits (DAC43701) sont des CNA intelligents à sortie de tension tamponnée.
Texas Instruments Commutateurs à effet Hall à faible puissance TMAG5328
Capteurs de commutateur à effet Hall de haute précision et à résistance réglable avec une faible tension d’exploitation.
