Texas Instruments Capteur de commutateur à effet Hall TMAG5124
Le capteur de commutation à effet Hall TMAG5124 de Texas Instruments est un capteur à effet Hall de haute précision avec une interface 2 fils conçue pour les conceptions industrielles. Le TMAG5124 intègre une source de courant qui commute entre deux niveaux en fonction de la valeur du champ magnétique appliqué à la pièce. Bien que la valeur élevée soit fixe, la valeur basse peut être sélectionnée dans deux plages. Ce type d'interface permet une communication fiable entre le capteur et le contrôleur, permet des transmissions longue distance, aide à détecter les déconnexions et limite le nombre de fils à deux.
Le TMAG5124 de Texas Instruments est disponible en boîtier SOT-23 à 3 broches. Bien que trois broches soient disponibles dans le boîtier, le dispositif n'a besoin que des broches VCC et GND pour fonctionner. Le courant peut être mesuré à partir de l'une ou l'autre de ces broches, créant ainsi une configuration côté haut ou côté bas. Différentes variantes de produits permettent de sélectionner différents niveaux de sensibilité magnétique pour répondre aux exigences spécifiques de l'application. La large plage de tension de fonctionnement et la protection contre l'inversion de polarité du TMAG5124sont conçues pour une grande variété d'applications industrielles.
Caractéristiques
- Commutateur à Effet Hall avec interface 2 fils
- Options de courant de sortie à faible intensité
- TMAG5124A/B/C/D (3,5 mA)
- TMAG5124E/F/G/H (6 mA)
- Sensibilité magnétique
- TMAG5124A/E (4 mT (standard))
- TMAG5124B/F (6 mT (standard))
- TMAG5124C/G (10 mT (standard))
- TMAG5124D/H (15 mT (standard))
- Bande passante à détection rapide 40 kHz
- Prise en charge d'une large gamme de tensions
- Plage de fonctionnement de 2,5 V à 38 V VCC
- Aucun régulateur externe n'est nécessaire
- Plage de température de fonctionnement large
- Plage de température de fonctionnement ambiante de -40 °C à +125 °C
- Caractéristiques de protection
- Prend en charge une perte de charge jusqu'à 40 V
- Protection contre l'inversion de polarité
- Option de boîtier SOT-23
Applications
- Robotique industrielle
- Automatisation et contrôle des usines
- Mesure du débit de fluide
- Dispositifs médicaux
- Détection hors carte
Ressources supplémentaires

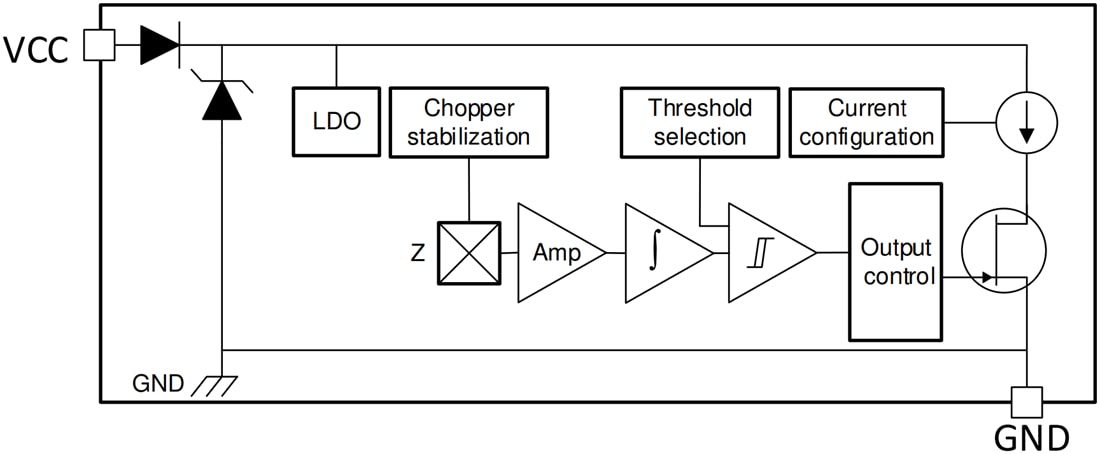

Schéma fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation de commutateur à effet Hall TMAG5124EVM
Évalue le TMAG5124, un commutateur de haute précision, haute tension, à deux fils (sortie de courant).
Texas Instruments HALL-ADAPTER-EVM Hall Sensor Evaluation Module
Speeds up your switch, latch and linear hall sensor prototyping and testing.
