Texas Instruments Verrou à effet Hall et faible vacillement haute vitesse TMAG5115
Le verrou à effet Hall, faible vacillement et haute vitesse TMAG5115 de Texas Instruments offre un retard de propagation court et un faible vacillement. Le TMAG5115 dispose d'une stabilité de haute sensibilité sur la température et de caractéristiques de protection intégrées conçues pour les applications qui nécessitent une fréquence de rotation élevée. La combinaison d'un faible vacillement et d'un faible retard de propagation augmente l'efficacité énergétique et réduit le bruit parasite au niveau du système.
Le verrou TMAG5115 de TI dispose d'un étage de sortie à drain ouvert avec une capacité de dissipateur de courant de 15 mA. La large plage de tension d'exploitation de 2,5 V à 26 V permet une large gamme d'applications industrielles et commerciales. Les fonctions de protection interne sont incluses pour les conditions de court-circuit de sortie, de surintensité et de surchauffe.
Le TMAG5115 est logé dans un boîtier SOT-23 à la norme industrielle.
Caractéristiques
- Capteur Hall à verrou bipolaire numérique haute vitesse
- Faible retard de propagation de 5 µs
- Faible vacillement de 5 µs
- Largeur de bande (BW) 60 kHz
- Prend en charge une large plage de tensions
- 2,5 V à 26 V
- Aucun régulateur externe nécessaire
- Délai de mise sous tension rapide de 62,5 µs

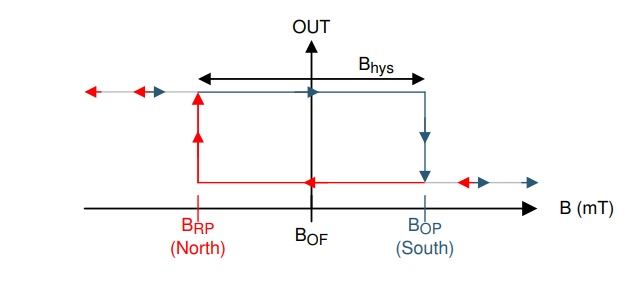

- Plusieurs options de sensibilité BOP
- ±1mT
- ±3mT
- Sortie à drain ouvert (dissipateur 15 mA)
- Seuil de haute précision avec une variation maximale de ± 1 mT sur la température et la tension
- Caractéristiques de protection
- Protection contre les courts-circuits de sortie
- Limitation du courant de sortie
- Protection contre la surchauffe
- Large plage de température de fonctionnement de –40 °C à 125 °C
- Boîtier et empreinte compacts SOT-23 à 3 broches et montage en surface de 2,92 mm x 1,30 mm
Applications
- Outils électriques sans fil
- Robot aspirateur
- Ventilateur d'ordinateur
- État des vannes et des solénoïdes
- Moteurs CC brushless industriels

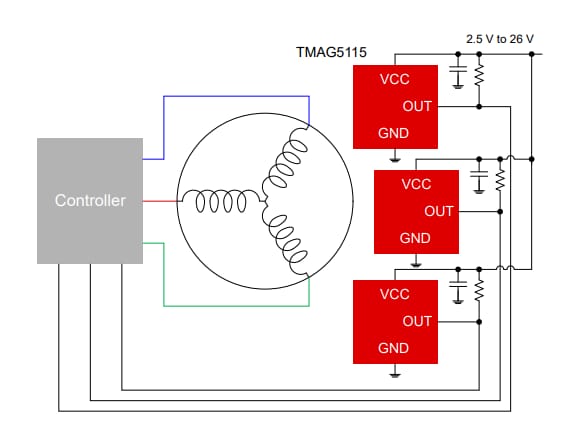

Application simplifiée
par défaut
Schéma fonctionnel
Ressources supplémentaires
Module d'évaluation associés
Texas Instruments Module d'évaluation TMAG5115EVM
Pré-rempli avec capteur de verrouillage TMAG5115B1 disponible en boîtier SOT-23 standard.
