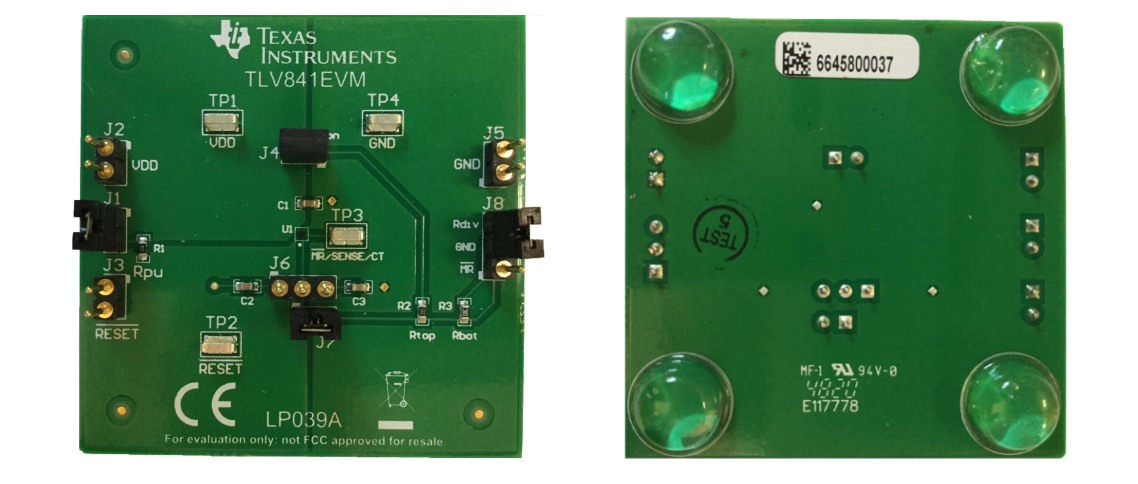

Texas Instruments Module d'évaluation TLV841EVM
Le module d'évaluation TLV841EVM de Texas Instruments est configuré pour évaluer le fonctionnement du superviseur de tension TLV841. Le CI de réinitialisation et de superviseur de tension TLV841 est fourni en boîtier format puce (WCSP) à 4 broches et fonctionne jusqu'à 6 V tout en maintenant un faible courant de repos de 1,5 µA (max) et une précision de ±2 %.
Le TLV841EVM peut être utilisé avec n'importe quelle modèle de dispositif TLV841, y compris les modèles TLV841M, TLV841C et TLV841S. Le TLV841EVM est livré pré-rempli avec le TLV841SADL01YBHR. Si une autre option est requise, le dispositif existant doit être retiré de la carte et remplacé. La carte TLV841EVM est conçue pour prendre en charge toutes les options possibles en changeant la configuration du cavalier.
Le module d'évaluation TLV841EVM de TI accepte également les modèles push-pull (TLV841xxPLxx ou TLV841xxPHxx). Le TLV841EVM prend en charge les trois modèles du dispositif et les topologies de sortie en utilisant des cavaliers placés spécialement sur la carte pour une flexibilité maximale.
Caractéristiques
- WCSP à 4 broches (YBH)
- Courant d'alimentation nano
- Délai de détection fixe/programmable
- Moniteur à bouton-poussoir
- Topologie de sortie à drain ouvert/push-pull
Topologie
Produit associé
Texas Instruments Superviseur à nano puissance TLV841
Superviseur de tension de précision avec une précision de seuil de ±0,5% dans un boîtier DSBGA ultra-compact.
