Texas Instruments Comparateur rail-à-rail TLV360x/TLV360x-Q1
Les comparateurs rail-à-rail haut débit TLV360x/TLV360x-Q1 de Texas Instruments sont des comparateurs à délai de propagation de 325 MHz et 2,5 ns avec entrées rail-à-rail. Les TLV360x/TLV360x-Q1 dispose d'une réponse rapide et d'une large plage de tension de fonctionnement, idéaux pour les applications de détection d'impulsion de signal étroit et de récupération de données et d'horloge dans les LIDAR, les détecteurs de plage et les récepteurs de ligne.
Les comparateurs rail-à-rail haut débit TLV360x/TLV360x-Q1 de TI offrent des sorties push-pull (asymétriques ) qui simplifient et économisent le câblage carte-à-carte pour les interfaces E/S tout en réduisant la consommation d'énergie par rapport aux autres comparateurs de sortie différentiels haut débit. Ces composants s'interfacent directement avec les contrôleurs numériques et les modules d'extension d'E/S les plus répandus, utilisés dans le circuit en aval.
Les TLV360x/TLV360x-Q1 sont encapsulés dans un minuscule boîtier SC-70 à 5 broches, ce qui les rend adapté aux équipements compacts. Les composants TLV360x-Q1 sont homologués AEC-Q100 pour l'automobile. Les composants TLV3603E disposent d'une plage de température de –55 à +125 °C et d'une capacité de contrôle et de verrouillage d'hystérésis réglable.
Caractéristiques
- Délai de propagation rapide : 2,5 ns
- Faible dispersion de suralimentation : 600 ps
- Fréquence de basculement élevée : 325 MHz
- Capacité de détection de largeur d'impulsion étroite 1,25 ns
- Sortie push-pull
- Large plage de tension d'alimentation : 2,4 V à 5,5 V
- La plage d'entrée en mode commun s'étend de 200 mV au-delà des deux rails
- Faible tension de décalage d'entrée : ±5 mV
- Condition de démarrage connue à la sortie
- Boîtier TLV3601 (SC70 à 5 broches)
- Possibilité de mettre en œuvre une sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels [TLV3601]
Applications
- Télémètre laser
- Récupération des signaux d'horloge et de données
- Fonction de déclenchement à haute vitesse dans l'oscilloscope et l'analyseur logique
- Détection de distance dans LIDAR
- Vision par drone
- Récepteur de ligne différentielle haute vitesse
Fiches techniques
Ressources supplémentaires
Produits associés
Texas Instruments Module d'évaluation (EVM) de comparateur TLV3601EVM
Évalue les comparateurs rail-à - rail haut débit 2,5 ns TLV3601 et TLV3603 avec sorties push-pull.

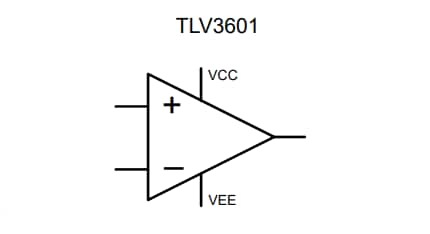

Schéma fonctionnel
