Texas Instruments CODEC stéréo à faible puissance TLV320AIC3107
Les CODEC stéréo à faible puissance TLV320AIC3107 de Texas Instruments intègrent un amplificateur de casque stéréo, un pilote de haut-parleur mono de classe D et plusieurs entrées/sorties programmables dans des configurations asymétriques ou entièrement différentielles. Le TLV320AIC3107 de TI comprend un contrôle d'alimentation étendu basé sur registre permettant une lecture du CAN stéréo de 48 kHz pouvant descendre jusqu'à 15 mW à partir d'une alimentation analogique de 3,3 V. Ces caractéristiques rendent le TLV320AIC3107 idéal pour les applications audio et de téléphonie portables alimentées par batterie.
Caractéristiques
- CODEC stéréo avec amplificateur mono de classe D intégré
- CAN audio haute performance
- Rapport signal/bruit (asymétrique) de 97 dBA
- Données de 16/20/24/32 bits
- Prend en charge des taux d'échantillonnage de 8 kHz à 96 kHz
- Effets 3D/basse/aigus/EQ/désaccentuation
- Des modes d'économie d'énergie et des performances flexibles sont disponibles
- CAN audio haute performance
- Rapport signal-bruit de 92 dBA
- Prend en charge des taux de 8 kHz à 96 kHz
- Le traitement du signal numérique et le filtrage du bruit sont disponibles pendant l'enregistrement
- Sept broches d'entrée audio
- Programmable comme six entrées asymétriques ou trois entrées entièrement différentielles
- Possibilité de configurations d'entrée flottantes
- Plusieurs pilotes de sortie audio
- Pilotes de casque asymétriques mono entièrement différentiels ou stéréo
- Sorties de ligne stéréo asymétriques
- Pilote de haut-parleur 8 Ω BTL de classe D 1 W mono
- Faible consommation électrique de 15 mW de lecture stéréo 48 kHz avec une alimentation analogique de 3,3 V
- Mode ultra faible puissance avec dérivation analogique passive
- Gains analogiques d'entrée/sortie programmables
- Commande automatique de gain (CAG) pour enregistrement
- Niveau de polarisation de microphone programmable
- BVP (PLL) programmable pour génération d'horloge flexible
- Bus de contrôle I2C
- Le bus de données audio série prend en charge les modes I2S, justifié à gauche/droite, DSP et TDM
- Contrôle de puissance modulaire étendu
- Sources d’alimentation :
- Amplificateur de haut-parleur de 2,7 V à 5,5 V
- Analogique de 2,7 V à 3,6 V
- Cœur numérique de 1,525 V à 1,95 V
- E/S numériques de 1,1 V à 3,6 V
- Boîtiers
- QFN 40 mm x 5 mm, pas de 0,4 mm
- 42-DSBGA 3,563 mm x 3,376 mm, pas de 0,5 mm
Applications
- Combinés cellulaires
- Appareils photo numériques
- Lecteurs multimédia portables
- Équipement audio portable général

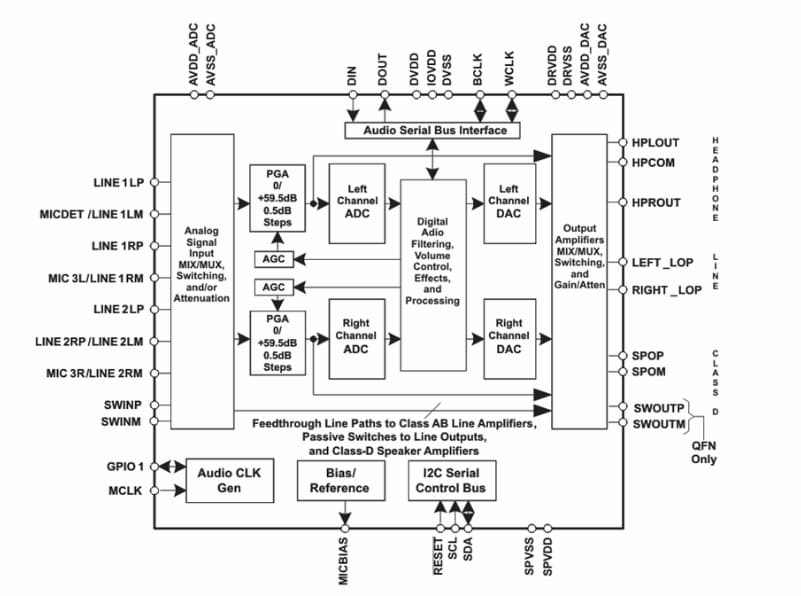

Schéma fonctionnel simplifié
