Texas Instruments Module d'évaluation de pilote LED TLC6983EVM
Le module d'évaluation (EVM) de pilote LED TLC6983EVM de Texas Instruments est utilisé comme référence pour la démonstration d'ingénierie et l'évaluation du TLC6983. Le TLC6983 est un pilote d'écran LED matriciel à cathode commune hautement intégré, doté de 48 sources de courant continu et de 16 FET de balayage. Un seul TLC6983 peut piloter 16 x 16 pixels de LED RVB, tandis que l'empilage de deux TLC6983 peut piloter 32 x 32 pixels de LED RVB. Le TLC6983EVM de Texas Instruments peut être utilisé comme module d'évaluation de fonctions de base pour les écrans LED à pas de pixel étroit (NPP) et les produits à mini et micro-LED.
Caractéristiques
- 48 canaux de source de courant de 0,2 mA à 20 mA
- 16 commutateurs de ligne de lecture avec 190 mΩ RDS(ON)
- Très faible consommation électrique
- Interface série d'horloge continue à haute vitesse et faible EMI

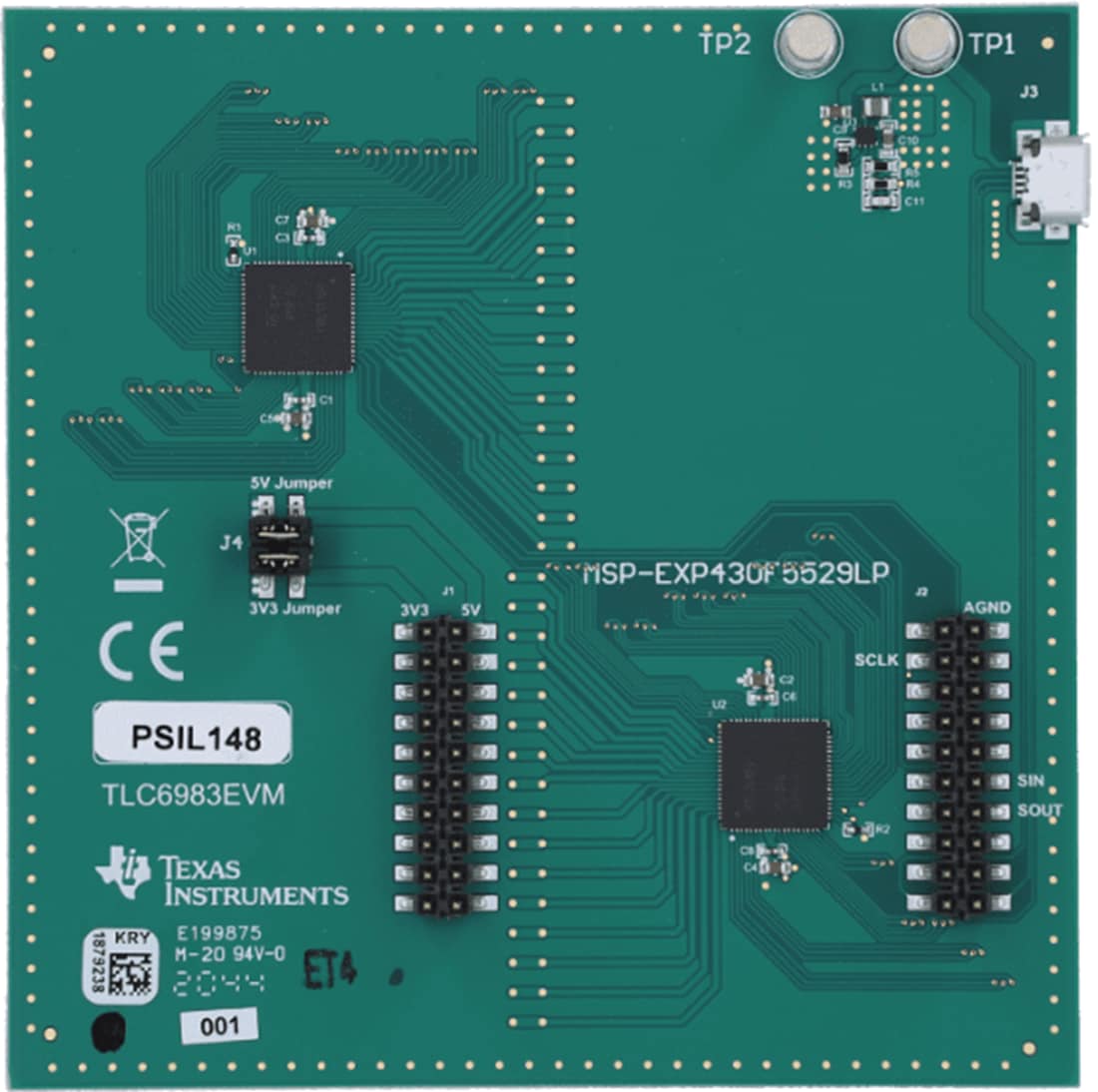

Disposition de la carte
Produit associé
Texas Instruments Pilote d'affichage à LED TLC6983
Pilote d'affichage à LED à matrice à cathode commune avec 48 sources de courant constant et 16 FET de balayage.
Outil de développement associé
Texas Instruments Kit d'évaluation MSP430 USB LaunchPad
Module d'évaluation facile à utiliser basé sur le microcontrôleur MSP430F5529
Publié le: 2023-05-01
| Mis à jour le: 2023-05-09
