Texas Instruments Références de tensions de shunt Micropower TL4051

Les Références de tensions TL4051 de Texas Instruments Micropowershunt sont dispositifs adaptables et faciles à utiliser, idéaux pour un large gamme d'applications. Le TL4051 est proposé avec une tension de sortie fixe de 1,225 V ou réglable, celle-ci étant sélectionnée par un diviseur externe de résistance. Ce dispositif ne nécessite aucun condensateur externe et s'avère stable vis-à-vis de toute charge capacitive. De plus, les références offrent une faible impédance dynamique, un faible niveau de bruit et des coefficients de température garantissant une tension de sortie stable sur une large gamme de courants et de températures de fonctionnement.

Le TL4051 de TI existe en trois tolérances initiales, de 0,1 % (max) pour la classe A à 0,5 % (max) pour la classe C. Ces fonctionnalités permettent aux concepteurs de choisir le meilleur rapport coût/performance pour les applications.

Les références TL4051 sont dans des boîtiers SOT-23-3 et SC-70 économes en espace et nécessitent un courant minimal de 45 µA (standique). Le TL4051xI est conçu pour un fonctionnement sur une plage de température ambiante de -40 à 85 °C, le TL4051xQ de -40 à 125 °C.

Caractéristiques

  • Sorties fixes et réglables de 1,225 V (de 1,225 à 10 V)
  • Bruit de sortie faible de 20 µVefficaces (standique)
  • Tolérances strictes de sortie et faible coefficient de température
    • Max 0,1 %, 50 ppm/°C - Classe A
    • Max 0,2 %, 50 ppm/°C - classe B
    • Max 0,5 %, 50 ppm/°C - classe C
  • Plage de courants de fonctionnement de largeur comprise entre 60 µA (stand) et 12 mA
  • Stable avec toutes les charges capacitives ; aucun condensateur de sortie n'est requis
  • Disponible en
    • Température industrielle de -40 à 85 °C
    • température étendue de -40 à 125 °C

Applications

  • Systèmes d'acquisition de données
  • Alimentations électriques et dispositifs de surveillance d'alimentation
  • Instrumentation et équipement de test
  • Contrôle des processus
  • Audio de précision
  • Électronique automobile
  • Gestion/mesure de l'énergie
  • Équipements alimentés par batterie

Brochage/style de boîtier

Circuit de localisation - Texas Instruments Références de tensions de shunt Micropower TL4051

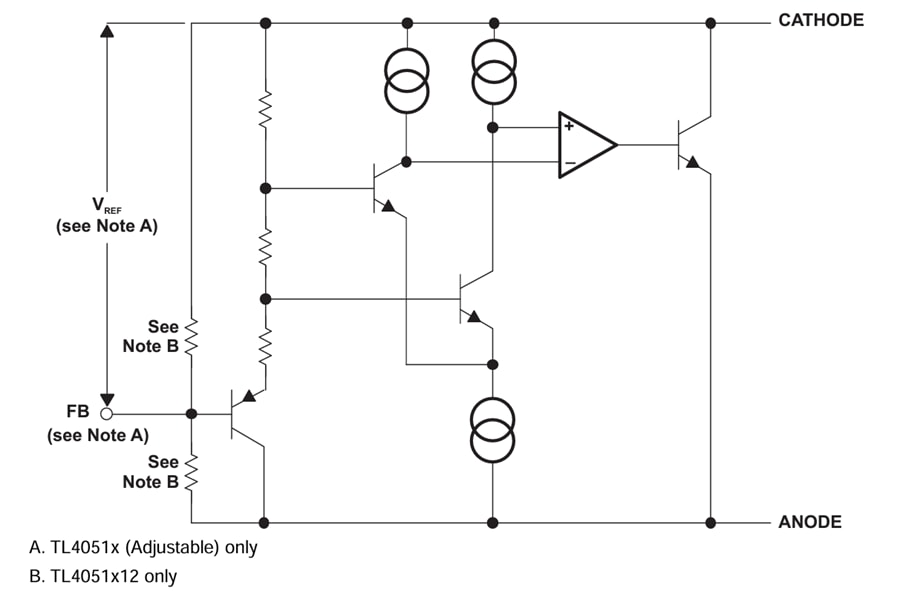

Schéma fonctionnel

Schéma de principe - Texas Instruments Références de tensions de shunt Micropower TL4051
