Texas Instruments Module d'évaluation THVD4431EVM

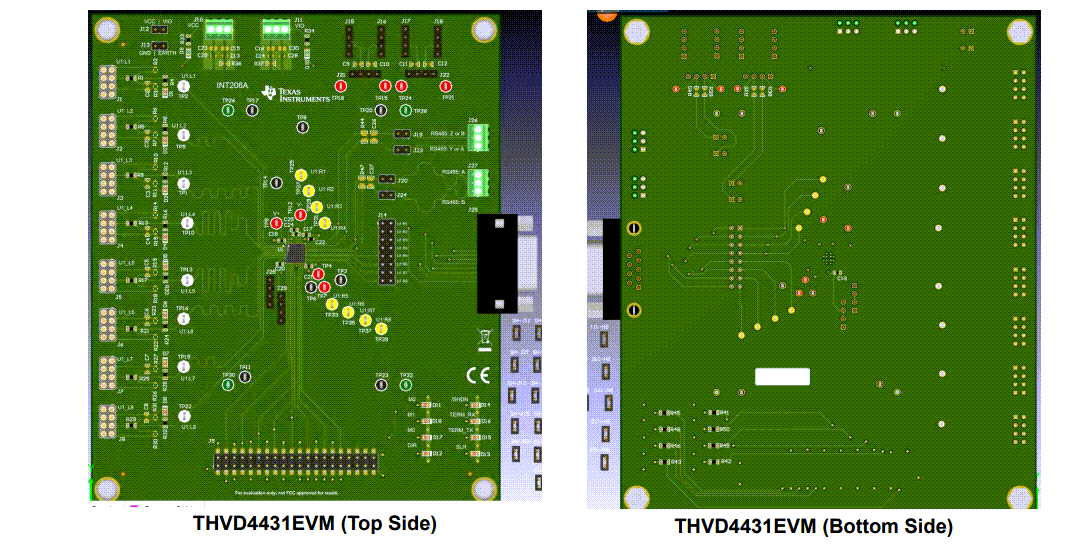

Le module d’évaluation THVD4431EVM de Texas Instruments est conçu pour démontrer facilement le THVD4431. Le THVD4431 est un émetteur-récepteur multiprotocole RS-485/RS-232 qui prend en charge les configurations full et half duplex RS-485 et 3T5R RS-232. Le module d’évaluation THVD4431EVM de TI utilise également des modes de boucle de retour pour RS-232 et RS-485 pour permettre des tests de diagnostic sur puce.
Caractéristiques
- Huit plots de condensateur de découplage d'alimentation supplémentaires pour les connexions VCC et VIO
- Pastilles de résistance 0603 disponibles pour créer des liens résistifs entre les connexions GND et TERRE pour les bornes VIO et VCC
- THVD4431RHA pré-installé sur le module d’évaluation
- Accès aux broches de la borne et de l’embase aux signaux de bus RS-232 et RS-485
- Indicateurs pour les signaux de commande et de données (VIO≥ 3,3 V uniquement)
Applications
- Ordinateur industriel
- Automatisation et commande d'usine
- Systèmes CVC
- Immotique
- Terminaux de point de vente
- Infrastructure de réseau
- Transport industriel
Contenu du kit
- THVD4431EVM avec THVD4431 installé
- 30 Shunts pour l’interface avec les embases EVM
Topologie
Produits associés
Texas Instruments Émetteur-récepteur multiprotocole THVD4431
L'émetteur-récepteur multiprotocole hautement intégré prend en charge les couches physiques RS-232, RS-422et RS-485.
Publié le: 2023-11-16
| Mis à jour le: 2024-01-29
