Texas Instruments Module d'évaluation TDP142Q1-EVM
Le module d'évaluation TDP142Q1-EVM de Texas Instruments est utilisé pour tester les performances des fonctionnalités de conditionnement de signal du TDP142-Q1. Le TDP142-Q1 est un redresseur linéaire DisplayPort™ 1.4 capable d'atteindre jusqu'à 8,1 Gbps (HBR3).
Le module d'évaluation TDP142Q1-EVM de TI fournit des contrôles I2C et GPIO pour configurer l'égalisation du réadaptateur. L'intégrité de signal peut être testée en utilisant les connecteurs DisplayPort sur le TDP142Q1-EVM.
Caractéristiques
- DisplayPort 1.4 atteignant 8,1 Gb/s (HBR3)
- Architecture à ultra faible consommation d'énergie
- Redresseur linéaire avec une égalisation pouvant atteindre 12 dB à 4,05 GHz
- Transparent vers la formation de liaison DisplayPort
- Configurable via GPIO ou I2C
- Prend en charge le DisplayPort à mode double standard version 1.1 (HDMI à couplage alternatif)
Applications
- Unité de lecture automobile
- Divertissement pour siège arrière
- Infodivertissement automobile et groupe
- Câbles actifs
Contenu du kit
- Dispositif TDP142-Q1
- Connecteur DP1.4 standard (réceptacle source)
- Connecteur DP1.4 standard (réceptacle dissipateur)
- Régulateurs d'alimentation CC
- Interface de programmation I2C pour les contrôleurs hôtes I2C externes
- Réceptacle à prise cylindrique 5 V standard
- Connecteurs pour la configuration des différentes fonctionnalités du TDP142-Q1

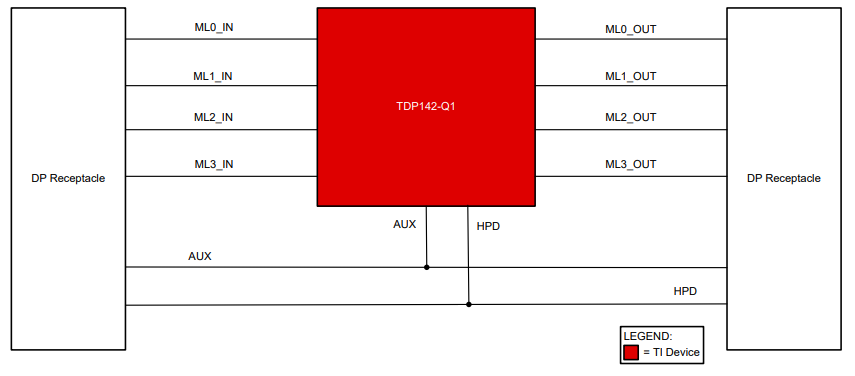

Schéma fonctionnel

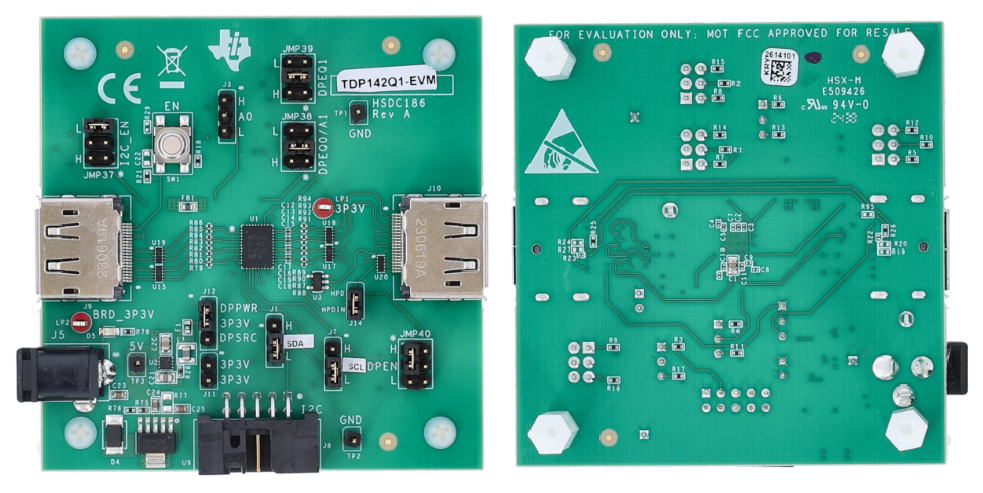

Topologie
