Texas Instruments Module d'évaluation (EVM) d'amplificateur TAS5827EVM
Le module d'évaluation (EVM) d'amplificateurTAS5827EVM de Texas Instruments aide les concepteurs à évaluer le fonctionnement et les performances de l'amplificateur de classe D à boucle fermée et entrée numérique TAS5827. Le TAS5827 est un amplificateur stéréo haute performance en boucle fermée de classe D, à faible dissipation d'énergie et à traitement audio avancé. L'interface utilisateur graphique (GUI) appelée PurePath™ Control Console 3 s'interface par USB avec le module d'évaluation. Le TAS5827EVM de Texas Instruments dispose d'entrées SPDIF optiques, I2S, TDM, et d'entrées audio via l'interface USB.
Caractéristiques
- Le DSP intégré du TAS5827 permet un suivi d'enveloppe de classe H, ce qui élimine la nécessité de développer un logiciel de suivi complexe ou un microcontrôleur externe.
- Le LM5155 permet d'évaluer l'efficacité de la classe H et de fournir aux clients une référence pour la conception de leur système.
- Configuration par défaut du système : entrée de batterie, augmentation jusqu'à un rail d'alimentation de 20 V max. basée sur le suivi de l'enveloppe audio.
- Mode de contrôle matériel en option permettant de régler la fréquence de commutation, le gain analogique, le mode BTL/PBTL et la limite de courant cycle par cycle via la configuration des broches.
- Fournit un routage flexible des signaux d'entrée (USB, analogique, optique et I2S).
- Environnement de démonstration, d'évaluation et de développement via le logiciel PurePath Console 3 (interface utilisateur graohique)
Applications
- Télévision LCD, télévision OLED, télévision mobile intelligente, télévision laser, télévision mobile intelligente
- Haut-parleurs intelligents, écrans intelligents, barres de son, haut-parleurs sans fil
- Ordinateur portable, ordinateur de bureau/carte mère
- Piano, clavier, synthétiseur, systèmes de haut-parleurs professionnels
- Systèmes de conférence professionnels, projecteurs d'entreprise

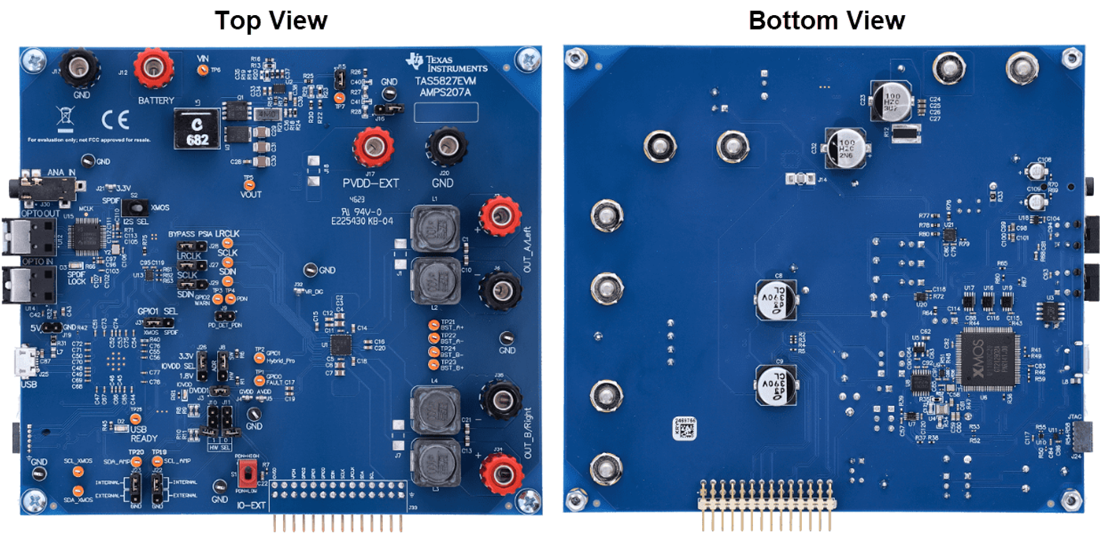

Disposition de la carte
Produit associé
Texas Instruments Amplificateur de classe D à entrée numérique TAS5827
Amplificateur stéréo haute performance avec processeur audio intégré et prise en charge audio jusqu'à 192 kHz.
Publié le: 2024-02-22
| Mis à jour le: 2024-03-01
