Texas Instruments Grilles tampons simples SN74LVC1G34/SN74LVC1G34-Q1

Les portes tampons simples SN74LVC1G34/SN74LVC1G34-Q1 de Texas Instruments sont conçues pour une exploitation avec une plage VCC de 1,65 V à 5,5 V. La fonction booléenne est effectuée avec Y = A en logique positive. Le dispositif CMOS a une haute capacité de pilotage en sortie tout en maintenant une faible dissipation d'énergie statique sur une large plage de fonctionnement VCC. Ce dispositif est entièrement spécifié pour les applications de mise hors tension partielle en utilisant Ioff. La circuiterie Ioff désactive les sorties, empêchant le retour de courant nuisible à travers le dispositif lorsqu'il n'est pas alimenté. Le SN74LVC1G34/SN74LVC1G34-Q1 est disponible dans divers boîtiers, y compris le boîtier ultra-compact DPW avec une taille de corps de 0,8 mm × 0,8 mm. Les dispositifs SN74LVC1G34-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.

Caractéristiques

  • Disponible dans le boîtier ultra-petit de 0,64 mm2 (DPW) avec un pas de 0,5 mm
  • Prend en charge l'exploitation VCC à 5 V
  • Les entrées acceptent des tensions jusqu'à 5,5 V
  • Fournit une conversion vers VCC
  • tpd maximum de 3,5 ns à 3,3 V
  • Faible consommation d'énergie, 1 µA maximum ICC
  • Entraînement de sortie de ±24 mA à 3,3 V
  • Ioff prend en charge l'insertion en direct, le mode de mise hors tension partielle et la protection de l'entraînement arrière
  • La performance de verrouillage dépasse 100 mA par JESD 78, classe II
  • La protection DES dépasse JESD 22
    • Modèle corps humain 2 000 V (A114-A)
    • Modèle machine 200 V (A115-A)
    • Modèle de dispositif chargé de 1 000 V (C101)

Applications

  • Récepteur A/V
  • Base d'accueil audio (portable)
  • Lecteur Blu-ray et home cinéma
  • Enregistreur et lecteur DVD
  • PC intégré
  • Lecteur/enregistreur MP3 (audio portable)
  • Assistant numérique personnel (PDA)
  • Alimentation CA/CC pour télécom/serveur (contrôleur unique analogique et numérique)
  • Disque dur à état solide (SSD) (client et entreprise)
  • Télévision (LCD/numérique et haute définition (télévision HD))
  • Tablette (entreprise)
  • Analyse vidéo (serveur)
  • Casque, clavier et souris sans fil

Fiches techniques

Schéma fonctionnel

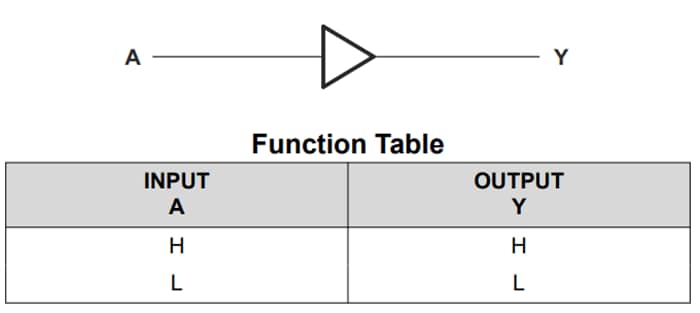

Schéma de principe - Texas Instruments Grilles tampons simples SN74LVC1G34/SN74LVC1G34-Q1
