Texas Instruments Portes tampons SN74LVC126A/SN74LVC126A-Q1

Les portes tampons de bus quadruples Texas Instruments SN74LVC126A/SN74LVC126A-Q1 à sorties à 3 états sont conçues pour fonctionner dans la plage de tensions continues de 1,65 Vcc à 3,6 Vcc. Chaque sortie est désactivée lorsque l’entrée associée d’activation de sortie (OE) est faible. L’OE doit être reliée à la masse à travers une résistance d’abaissement pour assurer un état à haute impédance pendant l'activation ou la désactivation. Les portes SN74LVC126A peuvent être pilotées à partir de sources à 3,3 ou 5 V, ce qui permet à l’utilisateur d’utiliser les dispositifs comme convertisseurs dans un environnement de système mixte à 3,3 ou 5 V. Les portes tampons SN74LVC126A-Q1 sont homologuées pour des applications automobiles. Ces portes tampons sont utilisées dans des récepteurs AV, dans des stations portatives d’accueil audio, dans des claviers, dans des casques sans fil, dans des télécommunications, dans des lecteurs MP3 et dans des enregistreurs.

Caractéristiques

  • Plage de tensions continues de fonctionnement de 1,65 Vcc à 3,6 Vcc
  • L'entrée accepte des tensions inférieures ou égales à 5,5 V.
  • Durée maximale de propagation sous 3,3 V = 4,7 ns
  • VOLP standard = 0,8 V (rebond de terre de sortie) pour VCC = 3,3 V et TA = 25 °C
  • VOHV = 2 V standard (sous-dépassement de VOH de sortie) sous VCC = 3,3 V et TA = 25 °C
  • Les performances de verrouillage dépassent 250 mA selon la norme JESD  17.
  • SN74LVC126A-Q1 :
    • Homologuées pour des applications automobiles
    • La protection contre les décharges électrostatiques (DES ou ESD) dépasse JESD 22.

Applications

  • Récepteurs A/V
  • Lecteurs et enregistreurs MP3
  • Lecteurs Blu-ray et home cinémas
  • Stations audio portatives
  • Assistants numériques personnels (PDA)
  • Disques durs à semiconducteurs SSD (Solid State Drive) :
    • Client
    • Entreprise
  • Téléviseurs
    • LCD
    • Numérique et haute définition (TVHD)
  • Casques, claviers et souris sans fil
  • Puissance :
    • Télécommunications
    • Serveurs
    • Alimentations électriques en CA-CC

Portes tampons associées

Texas Instruments Porte tampon de bus quadruple SN74LVC125A/SN74LVC125A-Q1

Dispose de pilotes de lignes indépendants avec sorties à 3 états et est conçue pour une exploitation VCC de 1,65 V à 3,6 V.

Learn Moreà propos de Texas Instruments Porte tampon de bus quadruple SN74LVC125A/SN74LVC125A-Q1 View Productslié à Texas Instruments Porte tampon de bus quadruple SN74LVC125A/SN74LVC125A-Q1

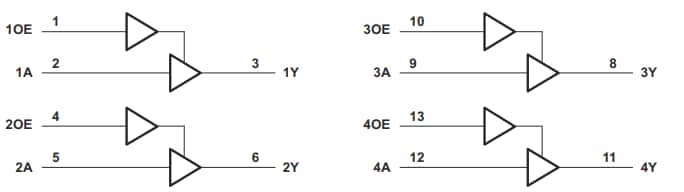

Schéma fonctionnel

Schéma de principe - Texas Instruments Portes tampons SN74LVC126A/SN74LVC126A-Q1
