Texas Instruments Grille Pos-AND quadruple à 2 entrées SN74LVC08A/SN74LVC08A-Q1
La grille Pos-AND quadruple à 2 entrées SN74LVC08A/SN74LVC08A-Q1 de Texas Instruments est conçue pour une exploitation de 1,65 V à 3,6 V VCC. Les dispositifs SN74LVC08A/SN74LVC08A-Q1 exécutent la fonction booléenne Y = A • B ou Y = A + B en logique positive. Les entrées peuvent être pilotées par des dispositifs 3,3 V ou 5 V. Cette caractéristique permet de se servir de ces dispositifs comme de convertisseurs dans un environnement mixte de 3.3 V/5 V. Les dispositifs SN74LVC08A-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- La performance de verrouillage dépasse 250 mA selon JESD 17.
- La protection contre les décharges électrostatiques dépasse les normes JESD 22
- Modèle corps humain 2 000 V (A114-A)
- Modèle appareil chargé 1 000 V (C101)
- Fonctionne de 1,65 V à 3,6 V
- Spécifié de -40 °C à +85 °C et de -40 °C à +125 °C
- Les entrées acceptent des tensions jusqu'à 5,5 V.
- tpd max de 4,1 ns sous 3,3 V
- VOLP standard (rebond de masse en sortie) ≤ 0,8 V sous VCC = 3,3 V, TA = 25 °C
- VOHV (sous-dépassement de VOH en sortie) standard ≥2 V sous VCC = 3,3 V, TA = 25 °C
Applications
- Serveurs
- Affichages LED
- Commutateurs de réseau
- Extensions d'E/S
- Carte processeur de station de base
Ressources supplémentaires
- Fiche technique SN74LVC08A
- Fiche technique SN74LVC08A-EP
- Fiche technique SN74LVC08A-Q1
- Note d'application : Implications d'entrées CMOS lentes ou flottantes
- Guide de sélection : Petit guide logique
- Guide de sélection : guide logique
- Note d'application : comment sélectionner Little Logic
- Note d'application — Comprendre et interpréter les fiches techniques de logique standard
- Guide d'utilisation : Livre de données LOGIC Pocket
- Note d'Application : Choisir la bonne solution de conversion de niveau

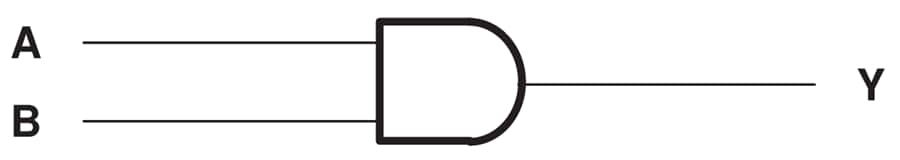

Schéma logique (logique positive)
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.
