Texas Instruments Tampons/pilotes octaux automobiles SN74LV541A/-Q1
Les tampons/pilotes octaux automobiles SN74LV541A et SN74LV541A-Q1 de Texas Instruments offrent des sorties à 3 états conçues pour une exploitation VCC de 2 V à 5,5 V. Le SN74LV541A-Q1 est homologué AEC-Q100 pour les applications automobiles. La sortie active basse permet aux broches (OE1 et OE2) de contrôler tous les huit canaux. De plus, les modules SN74LV541A et SN74LV541A-Q1 de TI sont configurés de telle sorte que les deux doivent être bas pour que les sorties soient actives.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles (SN74LV541A-Q1) :
- Température du dispositif de classe 1 :
- De 40 °C à + 125 °C, TA
- Niveau 2 de classification DES HBM des dispositifs
- Niveau 6 de classification d'appareil CDM ESD
- Disponible en boîtier QFN à flanc mouillable (WRKS)
- Exploitation VCC de 2 V à 5,5 V
- tpd maximum de 6 ns à 5 V
- Prend en charge l’exploitation en tension en mode mixte sur tous les ports
- Ioff prend en charge l’exploitation en mode de mise hors tension partielle.
- La performance de verrouillage dépasse 250 mA par JESD 17
Applications
- Activer ou désactiver un signal numérique
- Éliminer les signaux d'entrée lents ou bruyants
- Maintenir un signal pendant la réinitialisation du contrôleur
- Lisser un courant rendu instable avec un commutateur
- Réseaux intelligents
- Téléviseurs
- Boîtiers adaptateurs
- Audio
- Serveurs
- Caméras de surveillance
- Commutateurs de réseau
- Infoloisir

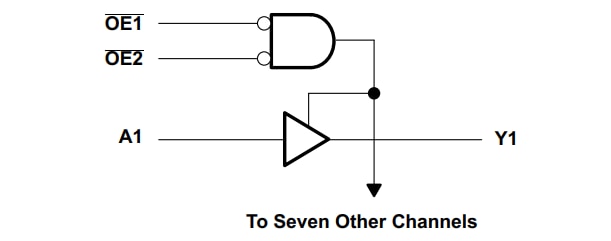

Schéma simplifié

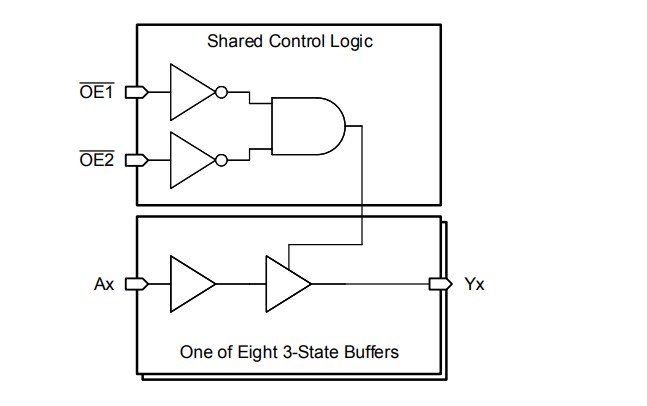

Schéma logique (logique positive)
Publié le: 2023-01-16
| Mis à jour le: 2025-07-03
