Texas Instruments Verrous de type D SN74LV373A

Les verrous de type D SN74LV373A de Texas Instruments sont des verrous octaux transparents conçus pour une exploitation dans une plage de tension de 2 VCC à 5,5 VCC. Ces verrous à 2 états de sortie prennent en charge l'exploitation de la tension en mode mixte sur tous les ports. Les verrous de type D SN74LV373A disposent d'un tpd maximal de 8,5 ns à 5 V. Ces verrous sont utilisés dans des applications telles que les imprimantes, les commandes de moteur, les commutateurs réseau, les cartes mères de serveur et les infrastructures sans fil.

Caractéristiques

  • Exploitation VCC de 2 V à 5,5 V
  • Prise en charge de l'exploitation en tension de mode mixte sur tous les ports
  • VOLP standard (rebond de terre de sortie rebond) :
    • < 0,8 v="" à="">CC = 3,3 V, TA = 25 °C
  • VOHV standard (dépassement de VOH de sortie) :
    • > 2,3 V pour VCC = 3,3 V, TA = 25 °C
  • tpd maximal de 8,5 ns pour 5 V
  • Ioff prend en charge le mode d'exploitation de mise hors tension partielle
  • La performance de verrouillage dépasse 250 mA conformément à JESD 17

Applications

  • Imprimantes
  • Commandes de moteur
  • Commutateurs de réseau
  • Cartes mères de serveur
  • Infrastructures sans fil

Schéma fonctionnel

Schéma de principe - Texas Instruments Verrous de type D SN74LV373A

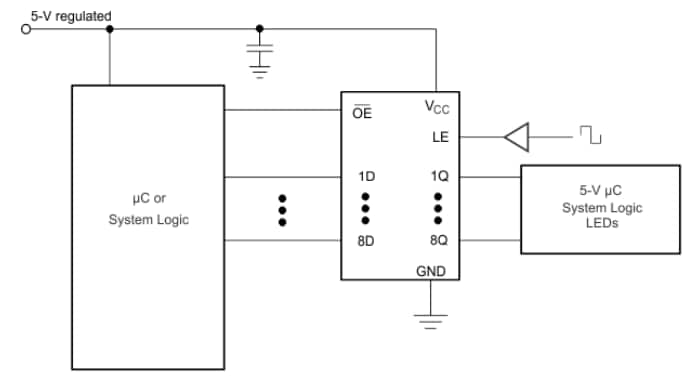

Schéma d'application standard

Schéma - Texas Instruments Verrous de type D SN74LV373A
