Texas Instruments Émetteurs-récepteurs de bus octal SN74HCS245/SN74HCS245-Q1
Les émetteurs-récepteurs de bus octal SN74HCS245/SN74HCS245-Q1 de Texas Instruments fournissent des sorties à 3 états et des entrées à bascule de Schmitt. Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants. Les SN74HCS245/SN74HCS245-Q1 mettent en œuvre huit canaux contrôlés par la broche de direction (DIR) et la broche d'activation de sortie (OE). Ces composants disposent d'une large plage de tension de fonctionnement de 2 V à 6 V.
Les émetteurs-récepteurs de bus octal SN74HCS245/SN74HCS245-Q1 de TI sont disponibles en boîtier QFN (WRKS) à flanc mouillable ou 20 VQFN avec une plage de température ambiante étendue de –40 °C à +125 °C.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles (SN74HCS245-Q1) :
- Température de dispositif de classe 1 de –40 °C à +125 °C, TA
- Niveau 2 de classification d'appareil HBM ESD
- Niveau 6 de classification d'appareil CDM ESD
- Disponible en boîtier QFN (WRKS) à flanc mouillable (SN74HCS245-Q1)
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants
- Faible consommation électrique
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
- Entraînement de sortie de ±7,8 mA à 6 V
Applications
- Activer ou désactiver un signal numérique
- Éliminer les signaux d'entrée lents ou bruyants
- Maintenir un signal pendant la réinitialisation du contrôleur
- Lisser un courant rendu instable avec un commutateur

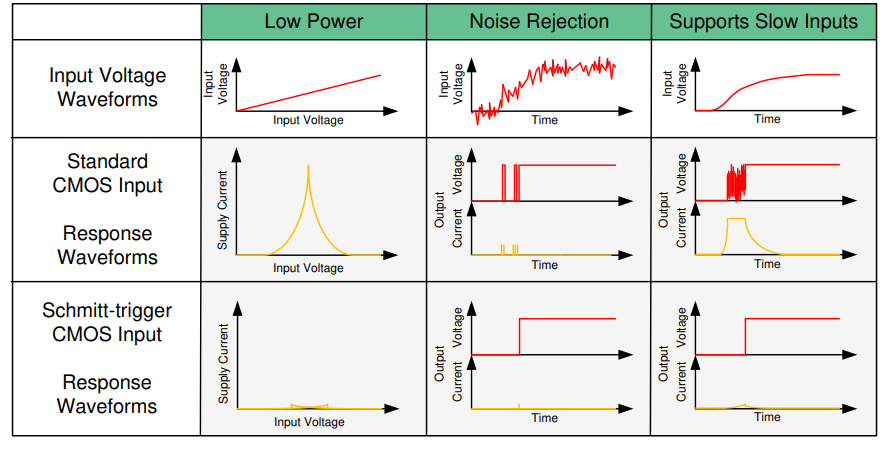

Avantages des entrées à bascule de Schmitt

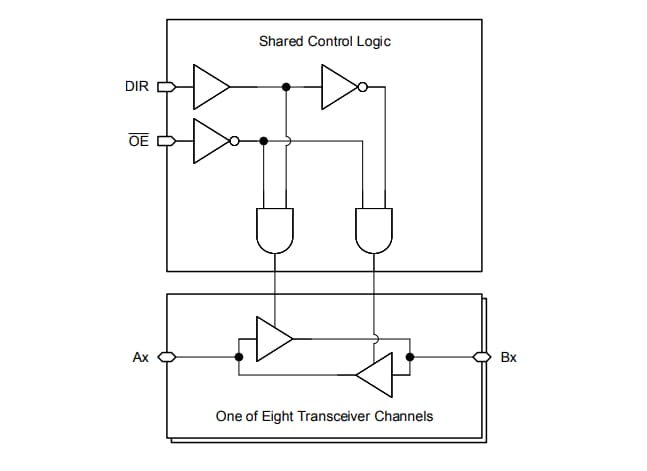

Diagramme fonctionnel
