Texas Instruments Tampons et pilotes SN74HCS240/SN74HCS240-Q1
Les tampons octaux et les pilotes de ligne SN74HCS240/SN74HCS240-Q1 de Texas Instruments contiennent huit pilotes de ligne inverseurs indépendants avec des sorties à trois états et des entrées à déclenchement Schmitt. Chaque canal exécute la fonction booléenne Y = A en logique positive. Les canaux sont regroupés par ensembles de quatre, avec une broche OE contrôlant chaque ensemble. Les sorties du SN74HCS240 de Texas Instruments peuvent être placées à l'état Hi-Z en mettant la broche OE associée à l'état haut.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants
- Entraînement de sortie de ±7,8 mA à 6 V
- –40° C à +125° C, TA plage de température ambiante étendue
- Faible consommation électrique
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Activer ou désactiver un signal numérique
- Éliminer les signaux d'entrée lents ou bruyants
- Maintenir un signal pendant la réinitialisation du contrôleur
- Lisser un courant rendu instable avec un commutateur

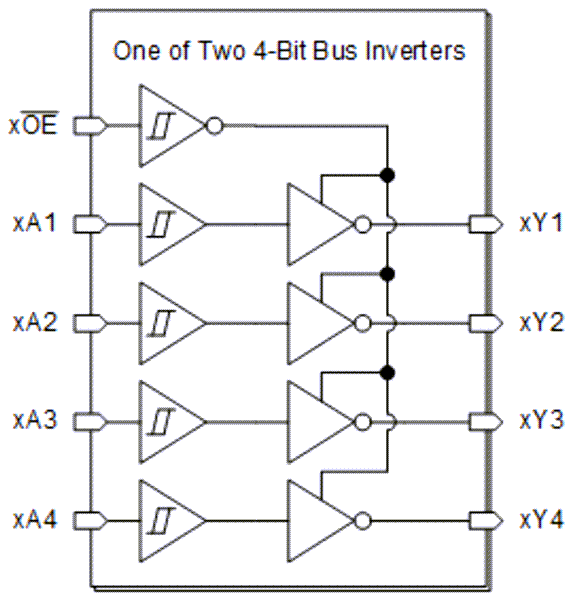

Schéma de principe fonctionnel
Outil de développement associé
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
