Texas Instruments Bascules doubles de type D SN74ACT74/SN74ACT74-Q1

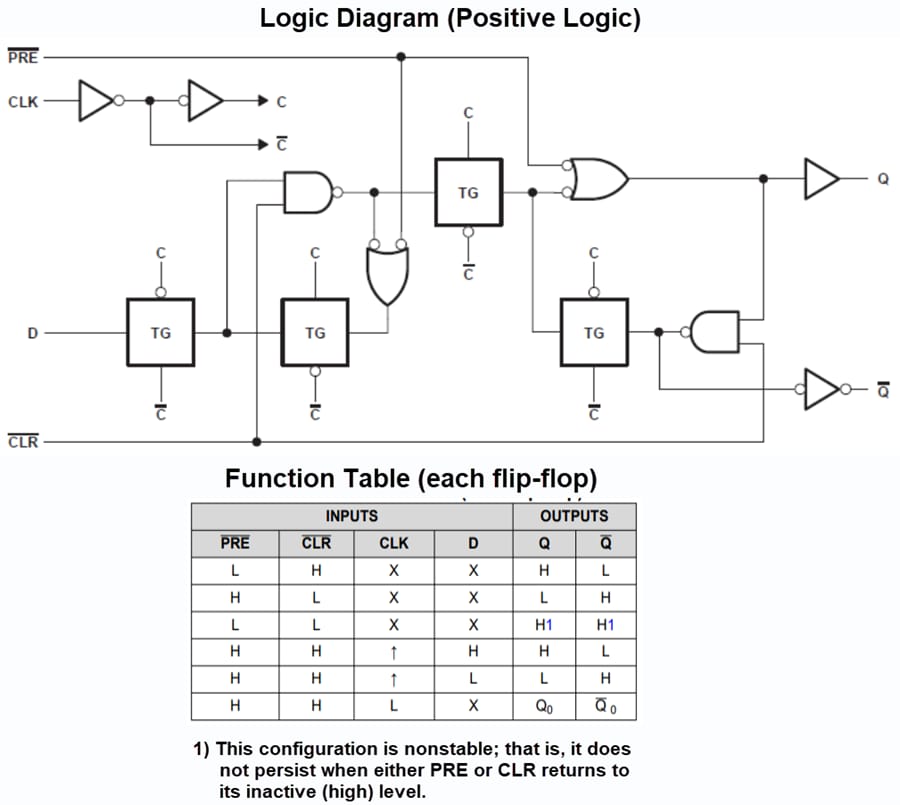

Les bascules doubles de type D Texas Instruments SN74ACT74/SN74ACT74-Q1 sont des bascules doubles de type D déclenchées par front positif avec préréglage transparent. Un niveau bas à l'entrée transparent (/CLR) ou préréglage (/PRE) réinitialise ou définit les sorties, quels que soient les niveaux des autres entrées. Lorsque /CLR et /PRE sont inactifs (élevés), les données à l'entrée de données (D) répondant aux exigences de temps de configuration sont transférées vers les sorties sur le bord montant positif du pulse d'horloge. Le déclenchement de l'horloge se produit à un niveau de tension et n'est pas directement lié au temps de montée du pulse d'horloge. Après l'intervalle de temps de maintien, les données changeantes à D n'affectent pas les niveaux aux sorties. Les dispositifs SN74ACT74-EP ont des fils de liaison en or, une plage de température de –55 à +105°C et une finition en plomb SnPb. Les dispositifs SN74ACT74-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
