Texas Instruments Portes triples configurables SN74ACT3G98/-Q1

Les Portes configurables triples SN74ACT3G98/-Q1 de Texas Instruments comportent trois portes logiques configurables à fonction '98 indépendantes avec entrées à déclenchement de Schmitt. La connexion des entrées inutilisées à l'alimentation ou à la terre permet la structuration de chaque porte selon une variété de rôles logiques à 1 ou 2 entrées. Les portes SN74ACT3G98/-Q1 de TI s'avèrent idéales pour combiner les signaux de bon fonctionnement (power-good) et d’activation, tout en éliminant les signaux lents ou bruyants d’entrée.

Les Portes triples configurablesSN74ACT3G98-Q1 de TI sont homologuées AEC-Q100 pour des applications automobiles.

Caractéristiques

  • Homologuées AEC-Q1 00 pour des applications automobiles :
    • Température de dispositif de classe 1 : de -40 °C à +125 °C
    • Niveau 2 de la classification DES de dispositifs HBM
    • Niveau de classification CDM DES du dispositif niveau C4B
  • Disponible dans un boîtier QFN à flanc mouillable
  • Plage de tension d'exploitation de 4,5 V à 5,5 V
  • Les entrées à déclenchement Schmitt compatibles TTL prennent en charge les signaux d'entrée lents et bruyants
  • Conduit un courant de sortie continu de ±24 mA à 5 V
  • Prend en charge un entraînement de sortie de ±75 mA à 5 V en rafales brèves
  • Pilote des lignes de transmission 50 Q
  • Exploitation rapide avec un délai de 12,2 ns maximum

Applications

  • Combiner les signaux de bonne alimentation
  • Combiner les signaux d'activation
  • Éliminer les signaux d'entrée lents ou bruyants
  • Synchroniser les entrées d’horloge inversées
  • Lisser un courant rendu instable avec un commutateur
  • Utilisez moins d'entrées pour surveiller les signaux d'erreur
  • Sélection des données
  • Multiplexage

Fiches techniques

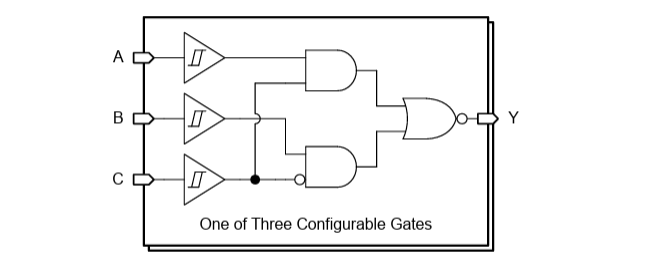

Schéma logique (logique positive)

Texas Instruments Portes triples configurables SN74ACT3G98/-Q1
