Texas Instruments Porte OR positives à 2 entrées SN74ACT32/SN74ACT32-Q1
Les portes OR positives quadruples à 2 entrées SN74ACT32/SN74ACT32-Q1 de Texas Instruments sont des portes OR positives quadruples à 2 entrées. En logique positive, les dispositifs exécutent la fonction booléenne Y = A + B ou Y = A × B. Ces dispositifs sont disponibles dans un boîtier QFN à flanc mouillable et ont une plage de fonctionnement de 4,5 V à 5,5 V. La SN74ACT32/SN74ACT32-Q1 dispose d'un pilote de sortie ±24 mA en continu à 5 V et prend en charge les pilotes de sortie jusqu'à ±75 mA à 5 V par courtes salves. Les dispositifs SN74ACT32-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Exploitation de 4,5 V à 5,5 V VCC
- Les entrées acceptent des tensions allant jusqu'à 5,5 V
- tpd maximal de 10 ns à 5 V
- Les entrées sont compatibles avec la tension TTL
Applications
- Combinaison des signaux d'erreur
- Combinaison des signaux d'activation actifs bas
- Commande des lignes de transmission de 50 Ω
- Fonctions logiques générales
- Interfaçage de différentes familles logiques
Ressources supplémentaires
- Fiche technique SN74ACT32
- Fiche technique SN74ACT32-Q1
- Note d'application : Concevoir avec logique
- Note d'application : Implications des entrées CMOS lentes ou flottantes
- Note d'application - Comprendre et interpréter les fiches techniques de logique standard
- Note d'application : Utilisation d'un CMOS haute vitesse et d'un CMOS avancé dans les systèmes avec plusieurs VCC
- Guide de sélection : Guide logique
- Guide d'utilisation : Livre de données de poche LOGIQUE
Vidéos

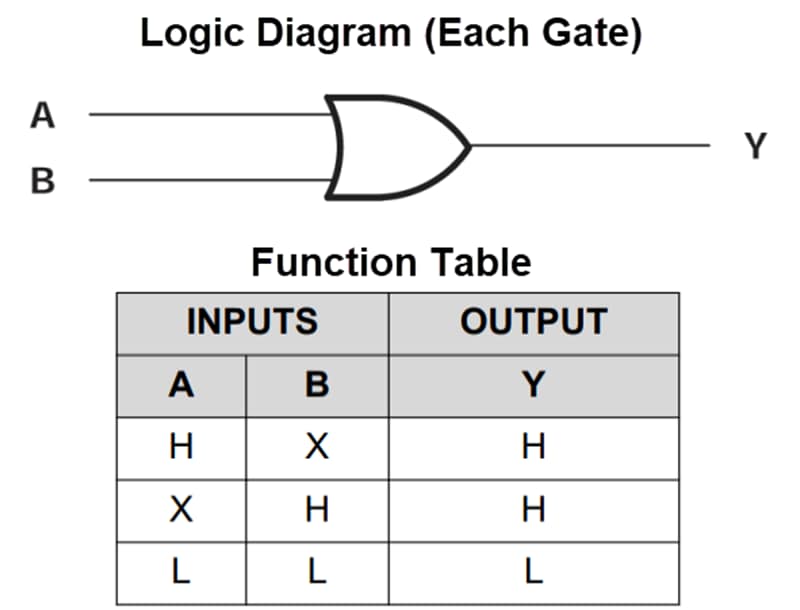

Schéma fonctionnel
