Texas Instruments Grilles NAND 2 entrées quadruples SN74ACT00/SN74ACT00-Q1
Les grilles NAND 2 entrées quadruples SN74ACT00/SN74ACT00-Q1 Texas Instruments contiennent quatre grilles NAND 2 entrées indépendantes. En logique positive, chaque grille effectue la fonction booléenne de Y = A•B ou Y = A+B. Ces dispositifs ont une plage de tension d'alimentation (VCC) de 4,5 V à 5,5 V, et les entrées acceptent des tensions allant jusqu'à 5,5 V. Les dispositifs SN74ACT00-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Fonctionnement VCC de 4,5 V à 5,5 V
- Les entrées acceptent des tensions allant jusqu'à 5,5 V
- Temps de montée maximal de 8 ns à 5 V
- Les entrées sont compatibles avec la tension TTL
Applications
- Applications de la logique générale
- Applications automobiles
- Grilles logiques
- Applications utilisant les entrées compatibles TTL
- Systèmes numériques à haut débit
- Entrées tolérantes aux surtensions
Ressources supplémentaires
- Fiche technique SN74ACT00
- Fiche technique SN74ACT00-Q1
- Note d'application : Concevoir avec logique
- Note d'application : Implications des entrées CMOS lentes ou flottantes
- Note d'application - Comprendre et interpréter les fiches techniques de logique standard
- Note d'application : Utilisation de CMOS à haute vitesse et de CMOS avancé dans les systèmes avec plusieurs VCC
- Guide de sélection : Guide logique
- Guide d'utilisation : Livre de données de poche LOGIC

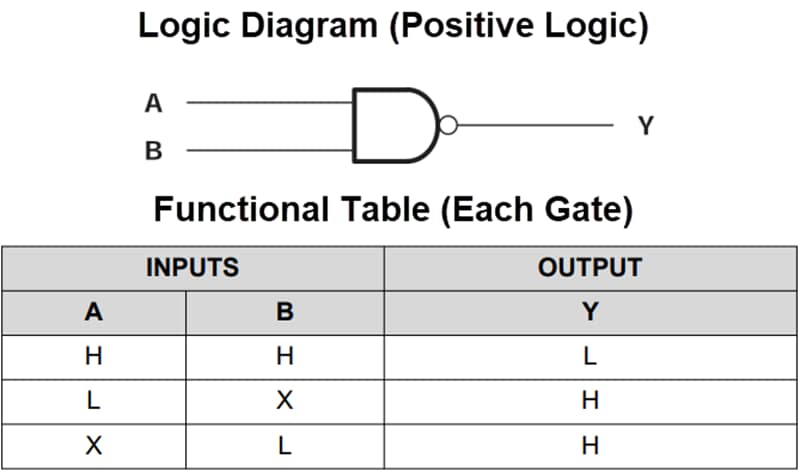

Schéma fonctionnel
