Texas Instruments Bascules doubles de type D SN74AC74/SN74AC74-Q1
Les bascules de type D doubles SN74AC74/SN74AC74-Q1 de Texas Instruments comprennent deux bascules de type D indépendantes. Chaque canal dispose d'entrées prédéfinies asynchrones indépendantes (/PRE) et nettoyées (/CLR). Chaque canal dispose de sorties inversées (/Q) et non inversées (Q). Ces dispositifs ont une large plage de fonctionnement de 2 V à 6 V et comprennent des entrées qui acceptent des tensions allant jusqu'à 6 V. Les dispositifs SN74AC74-EP disposent de fils de liaison en or, d'une plage de température de –55 à +105°C et d'une finition en plomb SnPb. Les dispositifs SN74AC74-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Exploitation de 2 V à 6 V VCC
- Les entrées acceptent des tensions allant jusqu'à 6 V
- Tpd max de 10 ns à 5 V
Applications
- Conversion d'un commutateur momentané en interrupteur à bascule
- Division d'un signal d'horloge par deux ou quatre
Ressources supplémentaires
- Fiche technique SN74AC74
- Fiche technique SN74AC74-EP
- Fiche technique SN74AC74-Q1
- Note d'application : conception avec logique
- Note d'application : implications des entrées CMOS lentes ou flottantes
- Note d'application - Comprendre et interpréter les fiches techniques de logique standard
- Note d'application : utilisation de CMOS haute vitesse et de CMOS avancé dans les systèmes avec plusieurs VCC
- Guide de sélection : guide logique
- Guide d'utilisation : Livre de données de poche LOGIQUE

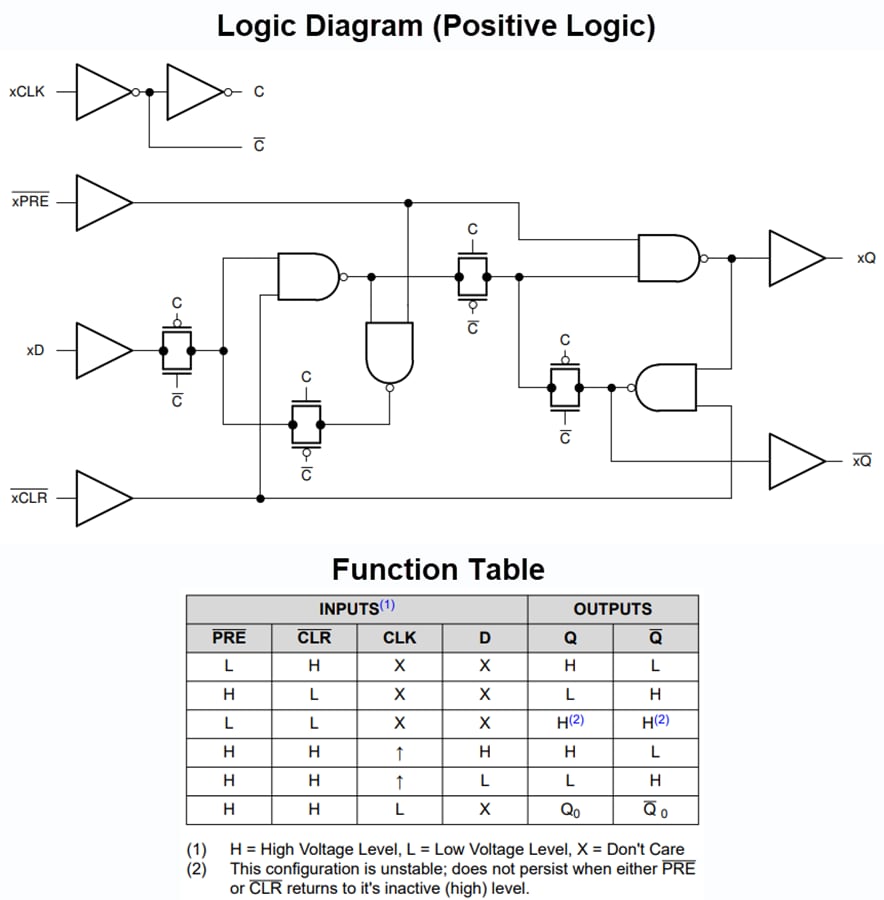

Diagramme logique et tableau des fonctions
Outil de développement
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
