Texas Instruments Grilles SN74AC3G97/SN74AC3G97-Q1

Les grilles SN74AC3G97/SN74AC3G97-Q1 de Texas Instruments sont trois grilles configurables avec entrées à bascule de Schmitt. Le SN74AC3G97/SN74AC3G97-Q1 propose trois grilles logiques configurables à 97 fonctions indépendantes. Chaque grille SN74AC3G97/SN74AC3G97-Q1 de TI peut être configurée pour diverses opérations logiques à 1 et 2 entrées en connectant les entrées inutilisées à l’alimentation ou à la terre.

Le SN74AC3G97-Q1 de TI est homologué AEC-Q100 pour les applications automobiles.

Caractéristiques

  • Homologué AEC-Q100 pour les applications automobiles (SN74AC3G97-Q1) :
    • Température du dispositif de classe 1 de -40 °C à +125 °C
    • Niveau 2 de la classification ESD d'appareil HBM
    • Niveau de classification C4B CDM DES du dispositif
  • Disponible dans un boîtier QFN à flanc mouillable
  • Large plage de fonctionnement de 1,5 V à 6 V
  • Les entrées acceptent des tensions jusqu'à 6 V
  • Prend en charge un pilote de sortie de jusqu’à ±75 mA à 5 V en rafales courtes
  • Sortie continue de ±24 mA à 5 V
  • Pilote des lignes de transmission de 50 Ω
  • tpd maximum de 6 ns à 5 V, charge de 50 pF
  • Chaque canal est configurable indépendamment en tant que :
    • Sélecteur de données de 2 à 1 ou multiplexeur
    • Grille AND ou OR à deux entrées
    • Grille AND, NAND, OR ou NOR à deux entrées avec une entrée inversée
    • Tampon ou convertisseur

Applications

  • Combiner les signaux de bonne alimentation
  • Combiner les signaux d'activation
  • Éliminer les signaux d'entrée lents ou bruyants
  • Synchroniser les entrées d’horloge inversées
  • Lisser un courant rendu instable avec un commutateur
  • Utilisent moins d’entrées pour surveiller les signaux d’erreur
  • Sélection des données
  • Multiplexage

Fiches techniques

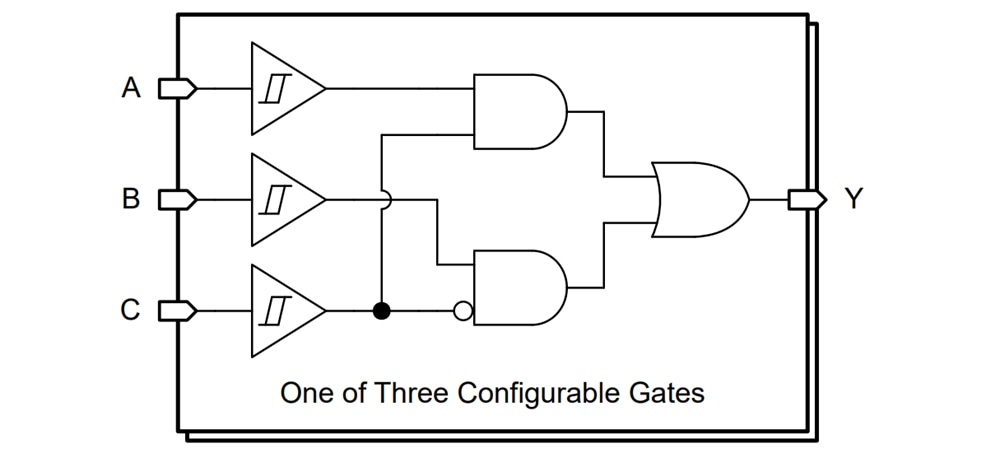

Schéma logique (logique positive)

Circuit de localisation - Texas Instruments Grilles SN74AC3G97/SN74AC3G97-Q1

Outils de développement

Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)

Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.

Learn Moreà propos de Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM) View Productslié à Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)

Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM

Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.

Learn Moreà propos de Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM View Productslié à Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
