Texas Instruments Module d'évaluation de référence de tension REF35
Le module d'évaluation (EVM) de référence de tension REF35 de Texas Instruments est une plateforme pour le développement de la référence de tension à ultra-faible puissance REF35. Le REF35 dispose d'une dérive de température de 10 ppm/°C (max) et est principalement utilisé comme référence de tension de précision pour les convertisseurs de données à faible puissance. Le REF35EVM dispose d'une large entrée VIN sélectionnable par l'utilisateur qui utilise un régulateur linéaire TPS7B8150, permettant à l'utilisateur d'étendre la plage d'entrée à 40 V si nécessaire. L'embase VIN peut être connectée à une alimentation externe pour fournir de l'alimentation. Toutes les broches d'entrée et de sortie du REF35 Texas Instruments sont accessibles pour une connexion externe via des embases de test.
Caractéristiques
- Conception de carte intuitive
- Étiquetage clair
- Description des caractéristiques à bord
- Lieux de sondage pratiques
- Sélection réglable de la source de tension et du point de charge

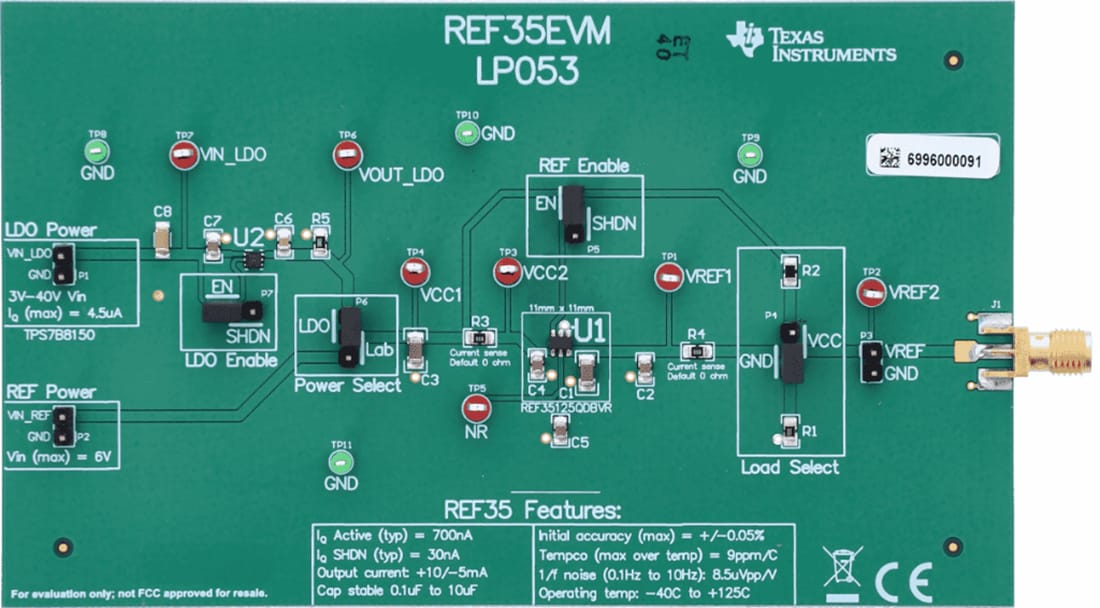

Disposition de la carte
Produit associé
Texas Instruments Références de tension de précision REF35/REF35-Q1
Dispositifs de référence de haute précision, de faible dérive et de puissance nanométrique, avec une précision initiale élevée de ±0,05 %.
Publié le: 2022-04-21
| Mis à jour le: 2022-10-11
