Texas Instruments Convertisseur analogique-numérique audio PCM6120-Q1
Le convertisseur analogique-numérique audio PCM6120-Q1 de Texas Instruments est un convertisseur haute performance Burr-Guard™ avec un taux d’échantillonnage CAN 8 kHz à 768 kHz. Ce convertisseur prend en charge l’échantillonnage simultané de quatre canaux numériques ou de deux canaux analogiques pour l’entrée du microphone à modulation de densité d’impulsion (PDM). Ce convertisseur prend également en charge les interfaces de données série audio, notamment les formats de multiplexage temporel (TDM), I2S et justifié à gauche (LJ). Le convertisseur PCM6120-Q1 intègre un gain de canal programmable, une tension de polarisation de microphone programmable, une boucle à verrouillage de phase (PLL), un contrôle numérique du volume et un filtre passe-haut (HPF) programmable.
Le convertisseur PCM6120-Q1 dispose de configurations de détection d’activité vocale (VAD), de contrôleur de gain automatique (AGC) et de réglage automatique du diviseur d’horloge. Ce convertisseur est alimenté par une alimentation simple 3,3 V ou 1,8 V et est disponible en boîtier WQFN à 20 broches. Le convertisseur PCM6120-Q1 est utilisé dans les unités de tête automatiques, les systèmes de divertissement à l'arrière, les unités de contrôle télématiques et les applications d'annulation active du bruit dans les automobiles.
Caractéristiques
- CAN hautes performances multicanaux :
- Microphones analogiques à 2 canaux ou entrée en ligne
- Microphones PDM numériques 4 voies
- Jusqu'à 2 voies de microphone analogiques et jusqu'à 2 voies numériques
- Performances des entrées différentielles des lignes ADC et des microphones :
- Gamme dynamique (DR) :
- 123 dB, Dynamic Range Enhancer (DRE) activé
- 113 dB, DRE désactivé
- -95 dB THD+N
- Gamme dynamique (DR) :
- Tension d'entrée CAN :
- Entrées 2 VRMS pleine échelle, différentielles
- Entrées 1 VRMS pleine échelle, asymétriques
- Interface de données série audio :
- Format TDM, I2S ou justifié à gauche (LJ)
- Longueur du mot de 16bits, 20bits, 24bits, ou 32bits
- Interface maître ou esclave
- Paramètres de canaux programmables :
- Gain de canal par incréments de 0,5 dB, de 0 dB à 42 dB
- Contrôle numérique du volume de -100 dB à 27 dB
- Étalonnage du gain avec une résolution de 0,1 dB
- Étalonnage de phase avec une résolution de 163 ns
- Génération de polarisation de microphone programmable ou de tension d'alimentation
- Sélection du filtre de traitement du signal à faible latence
- Filtres numériques HPF et biquad programmables
- Contrôleur de gain automatique (AGC)
- Détection d'activité vocale (VAD)
- Interface de contrôle I2C
- PLL audio haute performance intégré
- Configurations de réglage automatique du diviseur d'horloge
- Fréquence d'échantillonnage du CAN (fS) de 8 kHz à 768 kHz
- Tension de fonctionnement à alimentation unique de 3,3 V ou 1,8 V
- Tension d'alimentation en entrée/sortie de 3,3V ou 1,8V.
- Consommation d'énergie de 9,5mW/canal pour une alimentation AVDD de 1,8 V à un taux d'échantillonnage de 48 kHz.
Applications
- Suppression active du bruit automobile
- Unité de lecture automobile
- Unité de traitement de cockpit numérique
- Unité de contrôle télématique
- Divertissement pour siège arrière

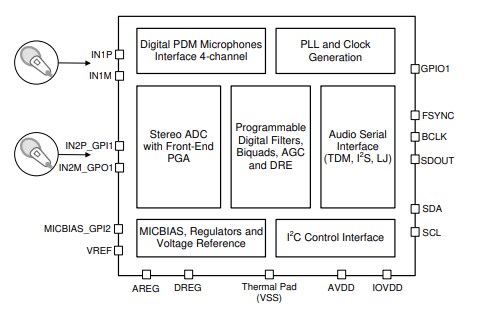

Schéma fonctionnel simplifié
Publié le: 2024-04-17
| Mis à jour le: 2025-03-06
