Texas Instruments Module d'évaluation OPT4001DTSEVM

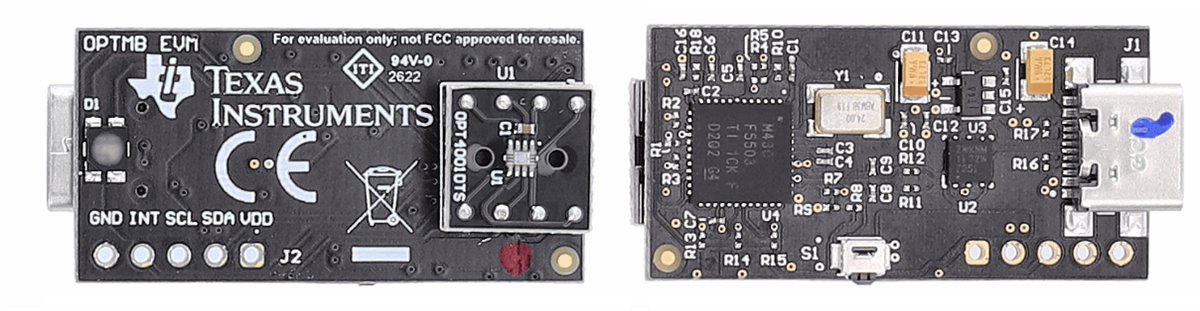

Le module d'évaluation OPT4001DTSEVM de TI intègre deux PCB, le premier est la carte mère OPTMBEVM et le second est la carte coupon OPT4001. La carte mère OPTMBEVM fournit une interface USB pour communiquer avec un ordinateur exécutant un logiciel d'évaluation GUI, un socket pour le branchement dans une carte coupon et un microprocesseur MSP430 qui sert de pont entre le PC et le dispositif branché dans le socket. La carte permet également d'alimenter le capteur de lumière et envoie et reçoit des signaux numériques appropriés entre le capteur de lumière et le PC.

La deuxième carte est la carte coupon OPT4001, qui comprend l'OPT4001 et un condensateur de découplage. La carte coupon se fiche dans la carte mère permettant une évaluation rapide à l'aide du logiciel une fois branchée. Elle permettra de retirer le coupon pour un accès direct aux PINS du dispositif afin de l'évaluer dans un système.
