Texas Instruments Module d'évaluation OPA2391DSBGAEVM
Le module d'évaluation OPA2391DSBGAEVM de Texas Instruments permet aux utilisateurs de brancher l'OPA2391YBJ sur une plateforme de test PDIP à détrompeur existante pour démontrer l'OPA2391. De plus, la broche d'activation est effectuée à un point d'essai sur la couche supérieure pour utiliser la fonction d'activation OPA2391.
Le module d'évaluation OPA2391DSBGAEVM de TI transforme le boîtier DSBGA double compact en une empreinte d'amplificateur opérationnel PDIP facile à utiliser, standard, double, de 300 mil d'épaisseur. La broche d'activation (EN), qui ne se trouve pas sur un boîtier PDIP commun, est câblée à un point d'essai séparé et autorise l'évaluation de la fonction d'activation. La carte de circuit imprimé peut être utilisée dans un socket PDIP standard à double amplificateur ou comme connexions individuelles à chaque bump sur l'OPA2391YBJ.
Caractéristiques
- Interface facile à utiliser pour boîtier DSBGA vers PDIP
- Tension de décalage ultra-faible
- Broche de validation séparée

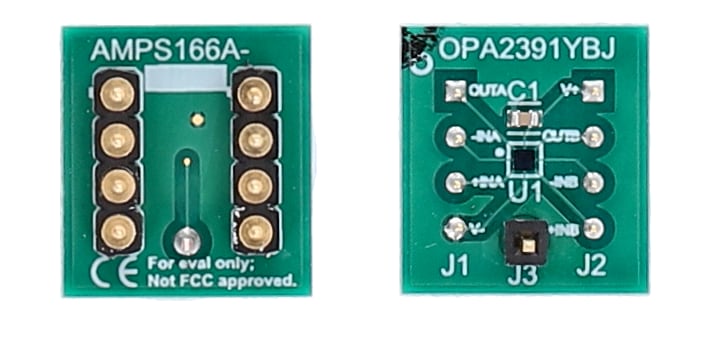

Configuration de la PCB
Schéma
Publié le: 2022-12-07
| Mis à jour le: 2022-12-23
