Texas Instruments Micro-contrôleurs à signal mixte MSPM0C1105/6
Les Microcontrôleurs à signaux mixtes msPM0C1105/6 de Texas Instruments sont basés sur la plateforme à cœur Arm®Cortex®-M0+ de 32 bits, fonctionnant jusqu'à la fréquence de 32 MHz. Ces MCU font partie de la famille de MCU msPM0 intégrés, à très faible consommation d'énergie et de 32 bits.
Les Microcontrôleurs (MCU) msPM0C1105/6 de TI offrent une intégration périphérique analogique de haute performance sur une large plage de boîtiers. Ces MCU supportent des plages étendues de températures, de -40 à +125 °C, et fonctionnent sous des tensions d'alimentation de 1,62 à 3,6 V.
Caractéristiques
- UCT / CPU Arm Cortex-M0+ de 32 bits, avec unité de protection de la mémoire, fréquence jusqu'à 32 MHz
- Les caractéristiques de fonctionnement
- Température étendue de -40 à +125 °C
- Large plage de tension d'alimentation de 1,62 à 3,6 V
- Mémoires
- Jusqu'à 64 ko de mémoire flash
- 8 ko de SRAM
- Périphériques analogiques à hautes performances
- Convertisseur analogique-numérique (CAN) de 12 bits, de 1,6 Msps et comportant jusqu'à 27 canaux externes
- Tension de référence partagée interne configurable 1,4 ou 2,5 V (VREF)
- Comparateur (COMP) avec CNA de référence 8 bits
- Capteur de température intégré
- Modes faible puissance optimisés
- MARCHE : 91 µA/MHz (CoreMark)
- MODE VEILLE : 2 µA, SRAM et registres entièrement conservés
- ARRÊT : 68 nA avec réveil d'E/S
- Périphériques numériques intelligents
- Contrôleur DMA à trois canaux
- Système de signalisation événementielle à sept canaux
- Cinq minuteurs prenant en charge jusqu'à 18 sorties en MLI, toutes opérationnelles jusqu'au mode de veille
- Un minuteur perfectionné de 16 bits à bande morte et fréquence de minuteur jusqu’à 64 MHz
- Un minuteur polyvalent de 16 bits à 4 captures/comparateurs
- Trois minuteurs polyvalents de 16 bits à 2 captures/comparateurs
- Minuteur de système de surveillance de fenêtre (WWDT)
- Minuteur de système indépendant de surveillance (IWDT)
- RTC avec mode alarme et calendrier
- Bipeur générant une onde carrée de 1/2/4/8 kHz pour actionner un avertisseur externe
- Interfaces de communication
- Trois modules UART dont un prend en charge LIN, IrDA, DALI, carte à puce intelligente et Manchester
- Deux modules d'I2C prennent en charge SMBus/PmBus et réveil à partir du mode STOP, en prenant en charge jusqu'à FM+ (1 Mo/s)
- Un module SPI prend en charge jusqu’à 16 Mo/s
- Système d'horloge
- Oscillateur interne de 32 MHz à précision de -2,1 à 1,6 % (SYSOSC)
- Oscillateur interne de 32 kHz (LFOSC) à précision de ±3 %
- Oscillateur à quartz externe de 4 MHz à 32 MHz (HFXT)
- Oscillateur à quartz externe de 32 kHz (LFXT)
- Entrées d’horloges numériques externes de basse fréquence (BF) et de haute fréquence (HF)
- Sortie d'horloge numérique
- Intégrité et chiffrement des données
- Contrôleur de redondance cyclique (CRC-16)
- Caractéristiques d'E/S flexibles
- Jusqu'à 45 broches GPIO au total
- Deux E/S à drain ouvert tolérant jusqu'à 5 V
- Assistance au développement
- Débogage par fil série (SWD) à 2 broches
- Options de boîtiers (1)
- LQFP à 48 broches (PT), VQFN (RGZ), NFBGA (ZCM)
- LQFP à 32 broches (VFC), VQFN (RHB)
- VSSOP à 28 broches (DGS28)
- VQFN (RGE) 24 broches
- WQFN à 20 broches (RUK), VSSOP (DGS20)
Applications
- Charge et gestion de batteries
- Alimentations électriques et distribution de l'alimentation
- Appareils électroniques personnels
- Sécurité des bâtiments et sécurité incendie
- Imprimantes et périphériques connectés
- Infrastructure de réseau
- Compteur intelligent
- Modules de communication
- Médecine et santé
- Éclairage

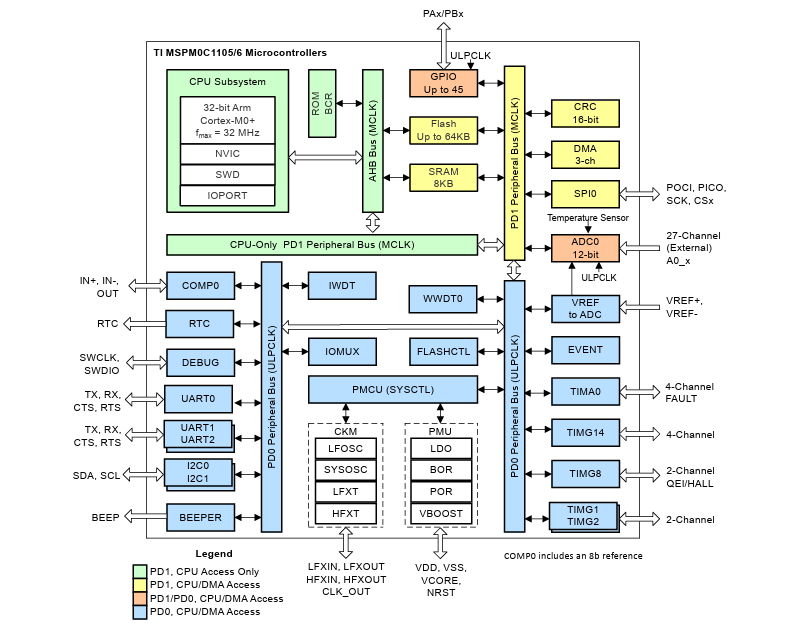

Schéma fonctionnel
