Texas Instruments Pilotes de moteur BLDC MCT8316Ax/MCT8316Ax-Q1
Les pilotes de moteur à CC brushless (BLDC) à contrôle trapézoïdal sans capteur et à grande vitesse MCT8316Ax/MCT8316Ax-Q1 de Texas Instruments offrent des solutions trapézoïdales à puce unique, sans code et sans capteur pour les applications nécessitant un fonctionnement à grande vitesse (jusqu'à 3 kHz électrique) ou des temps de démarrage très rapides (< 50 ms possible) pour les BLDC de 12 V à 24 V jusqu'à 8 A de courant de crête. Le MCT8316Ax/MCT8316Ax-Q1 intègre trois demi-ponts en H avec une capacité maximale absolue de 40 V et un très faible RDS(ON) de 95 mΩ (côté haut et côté bas). Les caractéristiques de gestion de l'alimentation d'un convertisseur Buck réglable et d'un LDO génèrent les rails de tension de 3,3 V ou 5,0 V du dispositif et peuvent alimenter des circuits externes. Le contrôle trapézoïdal sans capteur est hautement configurable par le biais de réglages de registre (MCT8316AV/MCT8316AV-Q1) ou de broches matérielles (MCT8316AT), allant du comportement au démarrage du moteur au fonctionnement en boucle fermée. Les réglages de registre pour le composant MCT8316AV/MCT8316AV-Q1 peuvent être définis dans une EEPROM non volatile, ce qui permet au dispositif de fonctionner de manière autonome une fois configuré. Ces dispositifs reçoivent une commande de vitesse via une entrée MLI, une tension analogique ou une commande I2C. Les dispositifs MCT8316Ax-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Pilote de moteur BLDC triphasé avec algorithme de contrôle de moteur sans capteur intégré
- Commande trapézoïdale haut débit sans code
- Prend en charge jusqu'à 3 kHz (fréquence électrique)
- Temps de démarrage très rapide (< 50 ms)
- Décélération rapide (< 150 ms)
- Prend en charge la modulation 120° ou 150° pour améliorer les performances acoustiques
- Prise en charge du brise-vent via la resynchronisation avant et l'entraînement inverse
- Démagnétisation active pour réduire les pertes de puissance
- Options de démarrage et d'arrêt de moteur configurables
- Contrôle de vitesse en boucle fermée optionnel
- Les parasurtenseurs évitent les surtensions
- Surveillance de variable via DACOUT
- Tension de fonctionnement de 4,5 V à 35 V (maximum absolu de 40 V)
- Haute capacité de courant de sortie de crête de 8 A
- Faible résistance à l'état passant du MOSFET, 95 mΩ RDS(ON) (coté haut + coté bas) à TA = +25 °C
- Mode veille à faible puissance, 3 µA (maximum) à VVM = 24 V, TA = +25 °C
- Précision de la boucle de vitesse
- 3 % avec horloge interne
- 1 % avec une référence d'horloge externe
- Options flexibles de configuration du dispositif
- Le modèle MCT8316AV/MCT8316AV-Q1 offre une interface I2C (mémoire non volatile EEPROM pour le stockage de la configuration)
- Le modèle MCT8316AT offre une configuration basée sur les broches matérielles
- Prend en charge la fréquence MLI jusqu'à 100 kHz pour la prise en charge des moteurs à faible inductance
- Il ne nécessite pas de résistance externe de détection de courant
- Régulateur LDO intégré 3,3 V ±5 %, 20 mA
- Régulateur Buck intégré 3,3 V/5 V, 170 mA
- Broche indépendante du DRVOFF pour désactiver la sortie
- Spectre étendu et vitesse de balayage pour l'atténuation des EMI
- Une suite de fonctions de protection intégrées
- Verrouillage de sous-tension d'alimentation (UVLO)
- Détection de verrouillage moteur (5 types différents)
- Protection contre les surintensités (OCP)
- Avertissement thermique et arrêt (OTW/OTSD)
- Broche d'indication de condition de défaut (nFAULT)
- Diagnostic des défauts optionnel sur l'interface I2C
Applications
- Modules moteur CC brushless (BLDC)
- Aspirateurs robots
- Pompes à carburant pour motocyclettes
- Ventilateurs et pompes d'appareils électroménagers
- Ventilateurs et soufflantes automobiles
- Soufflantes CPAP médical
Caractéristiques techniques
- 1 interface de commande PWM, analogique et série
- Plage de tension d'alimentation de 4,5 V à 35 V
- Courant de bobinage de sortie crête de 8 A
- Plage de tension d'entrée logique de -0,1 V à 5,5 V
- Plage de tension d'excursion à drain ouvert de -0,1 V à 5,5 V
- Capacité de courant de sortie à drain ouvert de 5 mA
- Plage de fréquence d'entrée PWM de 0,01 kHz à 100 kHz
- Plage de résolution d'entrée PWM de 8 bits à 12 bits
- Boîtier VQFN à 40 broches de 7,00 mm x 5,00 mm x 1,00 mm
- Pas de broche 0,5 mm
- Plages de température
- Fonctionnement : -40 °C à +125 °C
- Stockage : -65 °C à +150 °C
- Décharge électrostatique (ESD)
- ±1 000 V pour le modèle du corps humain (HBM) selon ANSI/ESDA/JEDEC JS-001
- ±250 V pour le modèle de dispositif chargé (CDM) conformément à ANSI/ESDA/JEDEC JS-002

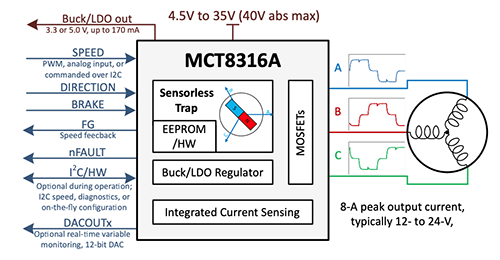

Schéma simplifié
Schéma de principe MCT8316AT
Schéma fonctionnel MCT8316AV
Fiches techniques
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) de pilote MCT8316AEVM
Conçu pour aider les ingénieurs à concevoir, mettre en œuvre et valider le matériel de référence pour le MCT8316A.
Produit associé
Texas Instruments Pilote BLDC triphasé FOC sans capteur MCF8361A
Solution FOC à puce unique, sans code et sans capteur pour piloter des BLDC/PMSM de 12 V à 24 V contrôlés par la vitesse.
