Texas Instruments Module d'évaluation (EVM) MCF8315RRYEVM
Le module d'évaluation (EVM) MCF8315RRYEVM Texas Instruments permet aux utilisateurs d'évaluer les performances d'un pilote de moteur MCF8315 dans un boîtier WQFN (RRY) de 32 broches. Le module d'évaluation comprend une puce FTDI intégrée pour convertir la communication USB du connecteur micro-USB en UART. Un microcontrôleur (MCU) embarqué sur le MSP430FR2355 traduit la communication UART en signaux de commande envoyés au dispositifMCF8315. De nombreux cavaliers, résistances, connecteurs et points de test sélectionnables par l'utilisateur permettent d'évaluer les nombreuses caractéristiques du circuit intégré MCF8315 Texas Instruments et les paramètres configurables spécifiques à l'appareil.
Caractéristiques
- Logiciel d'interface utilisateur graphique pour simplifier le processus de réglage du MCx et l'évaluation des performances
- En-tête de pontage MCU-MCx avec shunts amovibles pour déconnecter les principaux signaux allant au circuit de commande du moteur du MCU.
- Les shunts peuvent être enlevés si l'utilisateur souhaite contrôler le CI MCF8315 avec un MCU externe ou utiliser le MCU du module d'évaluation pour contrôler un CI MCF8315 externe.
Contenu du kit
- module d'évaluation MCF8315RRYEVM
- Câble micro USB A vers USB B
Applications
- Modules de moteur brushless-CC (BLDC)
- Ventilateurs résidentiels et de salon
- Purificateurs d'air et ventilateurs humidificateurs
- Pompes pour lave-linge et lave-vaisselle
- Soufflantes et ventilateurs automobiles
- Machines CPAP

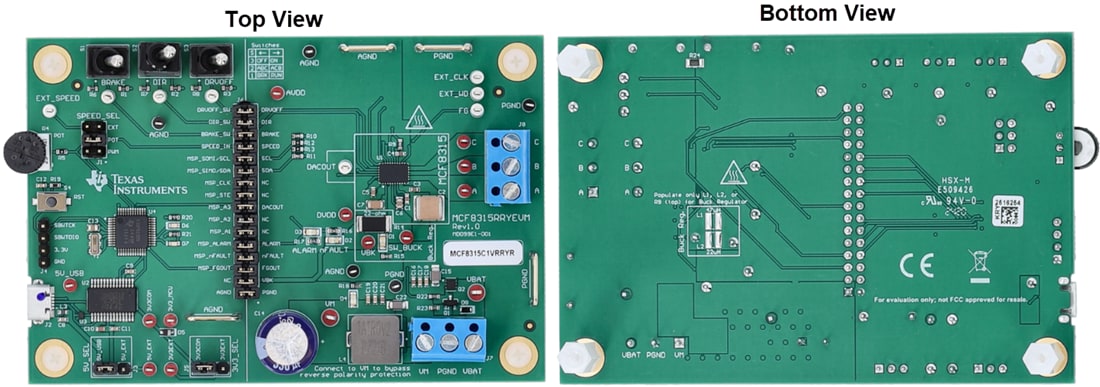

Disposition de la carte
Produit associé
Texas Instruments Pilote moteur BLDC FOC MCF8315C/MCF8315C-Q1
Une solution FOC sans capteur pour les clients pilotant des moteurs BLDC 12 V à 24 V ou PMSM à vitesse contrôlée.
