Texas Instruments Modules d'évaluation LP8764x-Q1EVM
Les modules d'évaluation LP8764x-Q1EVM de Texas Instruments sont utilisés pour tester, déboguer, déboguer et configurer un ou plusieurs CI de gestion d'alimentation LP8764-Q1 pour les applications automobiles et industrielles. Le composant embarqué est le LP876411E2RQRQ1 ou le LP876441E4RQKRQ1, qui dispose d'une configuration quadriphasée de 2,2 MHz pour un rail multiphase à courant élevé. Les cartes d'évaluation LP8764x-Q1EVM peuvent être empilées pour tester le fonctionnement de plusieurs PIMC.
Caractéristiques
- Plage de tensions d’entrée de 3 à 5,5 V
- Courant de charge de sortie 5,0 A par phase, courant de charge de sortie total jusqu'à 20 A
- MSP432 embarqué pour communiquer avec le PMIC en utilisant l'interface utilisateur graphique via le câble USB-C™
- La carte peut être remaniée pour prendre en charge d'autres configurations de phase LP8764-Q1
- Les cartes peuvent être empilées pour permettre le test d'opérations multi-PMIC
Contenu du kit
- Carte LP8764x-Q1EVM
- Câble USB-C™ mâle A vers USB mâle C

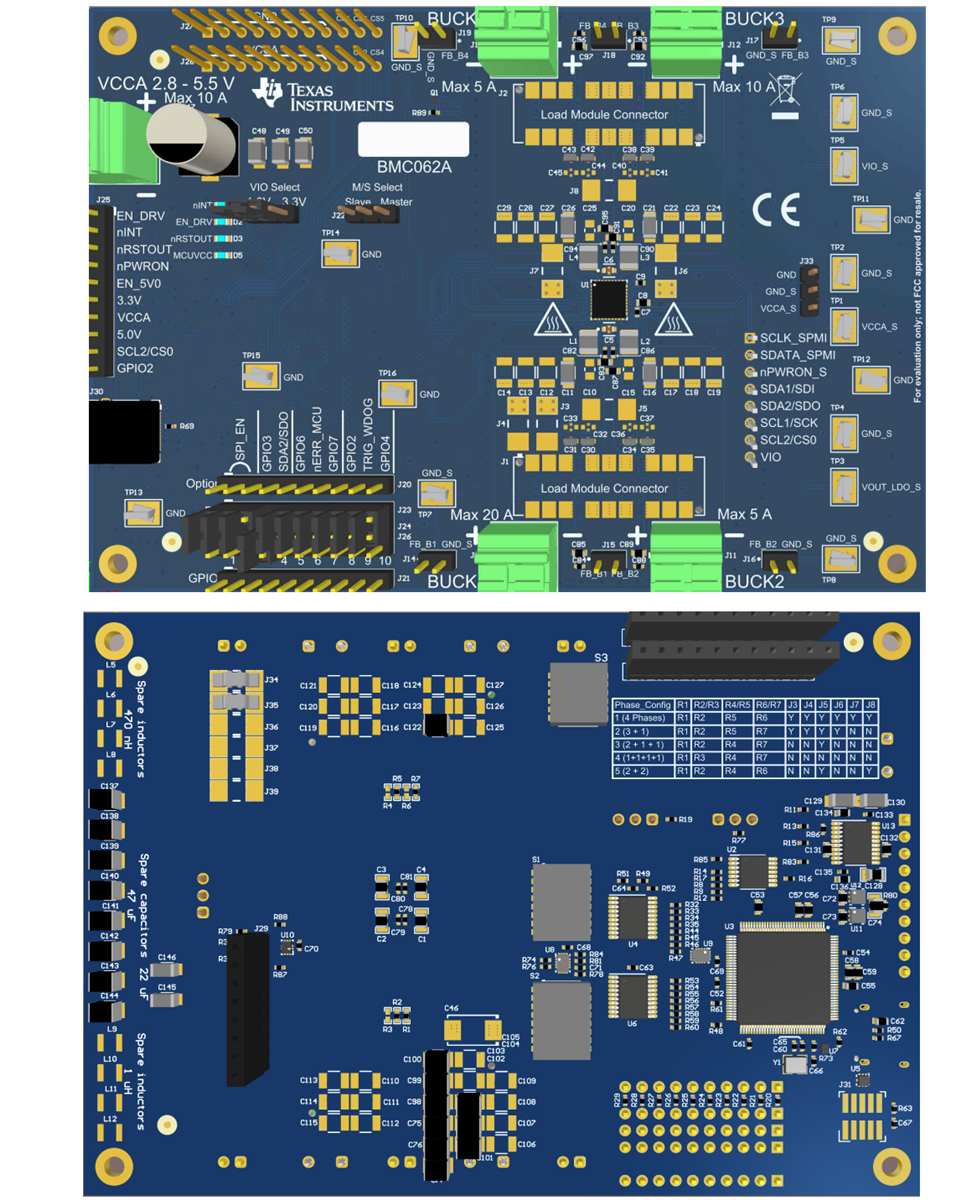

Descriptions EVM
Topologie
Produits associés
Texas Instruments MSP432 Microcontrollers
Efficient ultra-low-power mixed-signal MCUs that feature an ARM Cortex-M4 processor.
Texas Instruments Convertisseurs Buck 20 A LP8764-Q1
Conçu pour répondre aux exigences de gestion de l'alimentation des processeurs et des plates-formes actuels.
Texas Instruments Convertisseur Buck quadriphasé 12 ALP8762x-Q1
Ce composant est conçu pour répondre aux exigences actuelles de gestion de l'alimentation des processeurs et des plateformes.
Publié le: 2022-03-29
| Mis à jour le: 2024-09-25
