Texas Instruments Module d'évaluation de synthétiseur RF LMX2594PSEVM
Le module d'évaluation (EVM) de synthétiseur LMX2594PSEVM de Texas Instruments est une plateforme d'évaluation de la fonction de synchronisation de phase (PS) du synthétiseur RF large bande LMX2594. Le LMX2594PSEVM contient deux pièces LMX2594 qui partagent la même horloge de référence.
Après synchronisation de phase, la phase des sorties des pièces peut être mesurée et comparée. Le LMX2594PSEVM de Texas Instruments contient également un combiner de puissance à radiofréquence (RF), combinant deux sorties synchronisées en phase dans une seule sortie avec un bruit de phase réduit.
Caractéristiques
- Deux LMX2594 sur carte partagent la même horloge de référence et le même signal de synchronisation
- Les traces de sortie RF extrêmement courtes éliminent le dégivrage de la longueur de trace PCB
- L'alimentation indépendante à faible chute de tension (LDO) élimine la diaphonie via les lignes d'alimentation
- Prend en charge la vérification du bruit de phase réduite avec un combiné de puissance RF embarqué
Contenu du kit
- Module d'évaluation LMX2594PSEVM
- Carte de référence Pro (SV601349)
- Câble USB
- Câble nappe à 10 broches
Équipement nécessaire
- Une alimentation CC
- Un analyseur de spectre ou un analyseur de signal
- Un PC fonctionnant sous Windows® 7 ou une version plus récente de Windows
- Un oscilloscope
- Un générateur de signal de haute qualité
- Logiciel TICS Pro pour horloges et synthétiseurs de Texas Instruments
- Outil de simulation PLLatinum™ de Texas Instruments (facultatif)

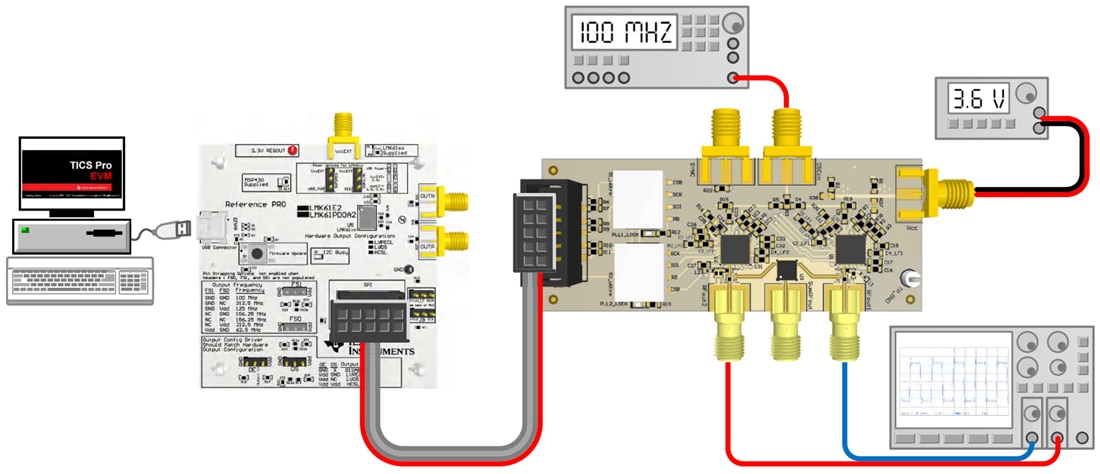

Configuration du test
Produits associés
Texas Instruments LMX2594 Wideband PLLatinum RF Synthesizer
Integrated VCOs that generate any frequency from 10MHz to 15GHz without an internal doubler.
Publié le: 2022-09-28
| Mis à jour le: 2022-10-07
