Texas Instruments Module d'évaluation LMR43620RQ5EVM-400
Le module d'évaluation LMR43620RQ5EVM-400 de Texas Instruments est conçu pour démontrer rapidement et facilement le régulateur Buck à large entrée LMR43620-Q1. Le LMR43620-Q1 peut alimenter jusqu'à 2 A de courant de charge à partir d'une tension d'entrée pouvant atteindre 36 V et est conçu pour être facile à utiliser. Le LMR43620-Q1 est disponible dans un petit boîtier 2 mm x 2 mm HotRod™ fournissant une solution minuscule à faible EMI. L'EVM LMR43620RQ5EVM-400 de TI dispose d'une tension de sortie de 5 V et d'une fréquence de commutation de 400 kHz.
Caractéristiques
- Large plage de tension d'entrée de 3 V à 36 V
- Tension de sortie fixe de 5 V par défaut
- Fréquence de commutation par défaut 400 kHz (cavalier inclus pour la sélection de fréquence)
- Courant de sortie jusqu'à 2 A
- Disposition PCB entièrement assemblée, testée et éprouvée avec une empreinte réduite
Produits associés
Texas Instruments Module d'évaluation de convertisseur LMR43620MQ3EVM-2M
Aide les concepteurs à évaluer le fonctionnement et les performances du régulateur Buck à large entrée LMR43620-Q1.

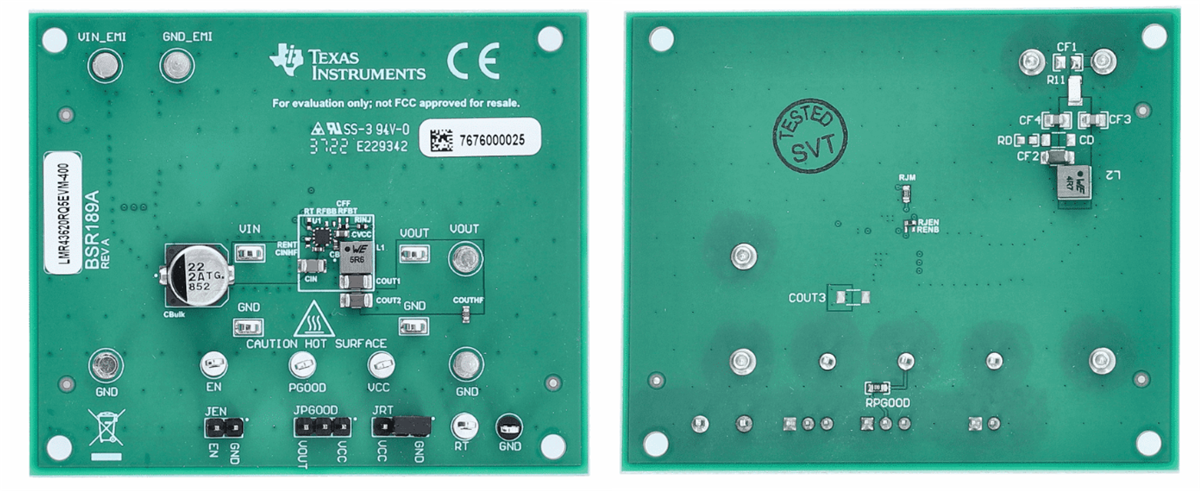

Configuration du circuit imprimé
Connexions de carte
Publié le: 2023-03-01
| Mis à jour le: 2023-03-10
