Texas Instruments Module d'évaluation (EVM) LMK5C33414AEVM
Le module d’évaluation (EVM) LMK5C33414AEVM de Texas Instruments est destiné au générateur d’horloge et au synchroniseur de réseau LMK5C33414A. Le module d’évaluation peut être utilisé pour l’évaluation du dispositif, les tests de conformité et le prototypage de système. Le LMK5C33414A intègre trois PLL numériques (DPLL) et trois PLL analogiques (APLL) avec largeur de bande de boucle programmable. Le module d’évaluation comprend des connecteurs SMA pour les entrées d’oscillateur, les entrées d’horloge et les sorties d’horloge pour interfacer le dispositif avec l’équipement de test de 50 Ω. Le TCXO embarqué permet d’évaluer le LMK5C33414A de Texas Instruments en mode de fonctionnement autonome, verrouillé ou de secours. Le module d’évaluation peut être configuré via l’interface de microcontrôleur (MCU) USB embarqué en utilisant un PC avec l’interface utilisateur graphique (GUI) du logiciel TICS Pro. L’interface utilisateur graphique (GUI) de TICS Pro peut être utilisée pour programmer les registres du LMK5C33414A.
Caractéristiques
- Trois PLL numériques (DPLL) avec des bandes passantes programmables et trois PLL analogiques fractionnaires (APLL) pour une génération d’horloge flexible
- Quatre entrées de référence pour la DPLL prenant en charge la commutation sans interruption et la reprise
- 14 horloges de sortie avec des sorties pilotées par BAW capables d’une gigue de phase RMS inférieure à 50 fs (de 12 kHz à 20 MHz)
- Sources d’oscillateur flexibles avec TCXO intégré ou l’une des nombreuses empreintes pour d’autres options d’entrée XO, TCXO, OCXO ou SMA externe
- EEPROM sur puce pour configurations d’horloge de démarrage personnalisées
Applications
- Réseaux sans fil 4G et 5G
- Système d'antennes actives (AAS), mMIMO
- Unité de radio à distance (RRU) macro
- Bande de base CPRI/eCPRI, unités centralisées, distribuées (BBU, CU, DU)
- Station de base à petites cellules
- SyncE (G.8262), SONET/SDH (Stratum 3/3E, G.813, GR-1244, GR-253), horloge secondaire PTP IEEE-1588
- Nettoyage du vacillement, affaiblissement de la dérive et génération d’horloge de référence pour SerDes PAM4 112G/224G
- Réseaux de transport optique (OTN G.709)
- Accès de ligne fixe large bande
- Industrie (test et mesure)
Contenu du kit
- module d'évaluation LMK5C33414A
- Câble mini-USB de 91,44 pieds

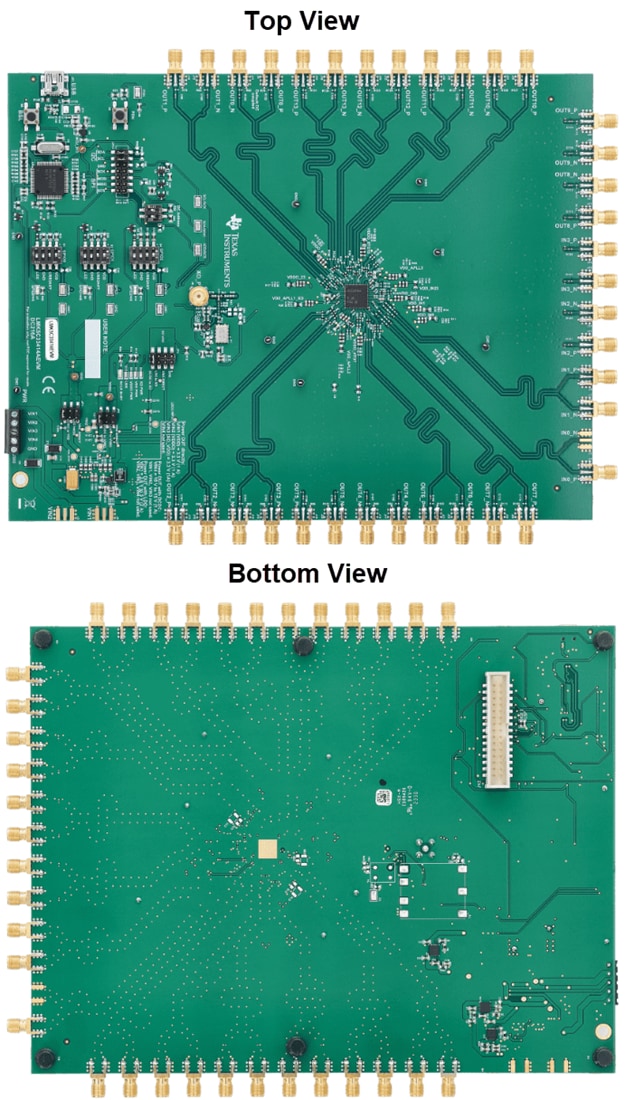

Configuration de carte
Synchroniseur de réseau associé
Texas Instruments Synchroniseur de réseau haute performance LMK5C33414A
Conçu pour répondre aux exigences rigoureuses des communications sans fil et des applications d'infrastructure.
