Texas Instruments Module d'évaluation (EVM) LMK5C33216AEVM
Le module d'évaluation (EVM) LMK5C33216AEVM de Texas Instruments est destiné au générateur d'horloge et synchroniseur de réseau LMK5C33216A. Le module d'évaluation peut être utilisé pour l'évaluation de dispositif, les tests de conformité et le prototypage système. Le LMK5C33216A intègre trois PLL numériques (DPLL) et trois PLL analogiques (APLL) avec largeur de bande de boucle programmable. Le module d'évaluation comprend des connecteurs SMA pour les entrées d'oscillateur, les entrées d'horloge et les sorties d'horloge afin d'interfacer le dispositif avec l'équipement de test 50Ω. Le TCXO intégré permet d'évaluer le LMK5C33216A de Texas Instruments en mode de fonctionnement autonome, verrouillé ou de secours. Le module d'évaluation peut être configuré via l'interface de microcontrôleur (MCU) USB embarquée en utilisant un PC avec le logiciel d'interface utilisateur graphique (GUI) TICS Pro. L'interface utilisateur graphique (GUI) TICS Pro peut être utilisée pour programmer les registres LMK5C33216A.
Caractéristiques
- Trois PLL numériques (DPLL) avec des bandes passantes programmables et trois PLL analogiques fractionnaires (APLL) pour une génération d'horloge flexible
- Deux entrées de référence pour le DPLL prenant en charge la commutation sans coupure et la reprise de fonctionnement
- 16 horloges de sortie avec des sorties pilotées par BAW capables d'une gigue de phase inférieure à 50 fs RMS (de 12 kHz à 20 MHz)
- Sources d'oscillateur flexibles avec TCXO intégré ou l'une des nombreuses empreintes pour d'autres options d'entrée XO, TCXO, OCXO ou SMA externe
- EEPROM sur puce pour configurations d'horloge de démarrage personnalisées
Applications
- Réseaux sans fil 4 G et 5 G
- Système d'antenne actif (AAS), mMIMO
- Unité de radio à distance (RRU) macro
- Bande de base CPRI/eCPRI, unités centralisées, distribuées (BBU, CU, DU)
- Station de base à petites cellules
- SyncE (G.8262), SONET/SDH (Stratum 3/3E, G.813, GR-1244, GR-253), horloge secondaire PTP IEEE-1588
- Nettoyage du vacillement, affaiblissement de la dérive et génération d'horloge de référence pour SerDes PAM4 112 G/224 G
- Réseaux de transport optique (OTN G.709)
- Accès de ligne fixe large bande
- Industrie (test et mesure)
Contenu du kit
- module d'évaluation LMK5C33216A
- Câble mini-USB de 3 pi

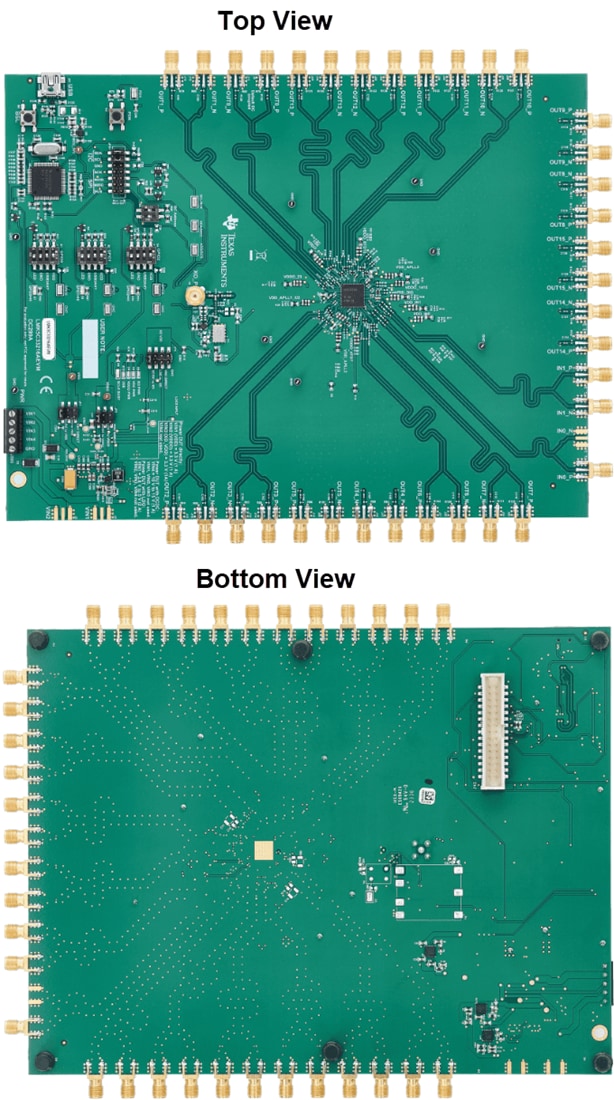

Configuration de carte
Synchroniseur de réseau associé
Texas Instruments Synchroniseur de réseau haute performance LMK5C33216A
Comprend un nettoyeur de gigue conçu pour les communications sans fil et les applications d'infrastructure.
Publié le: 2025-03-12
| Mis à jour le: 2025-03-18
