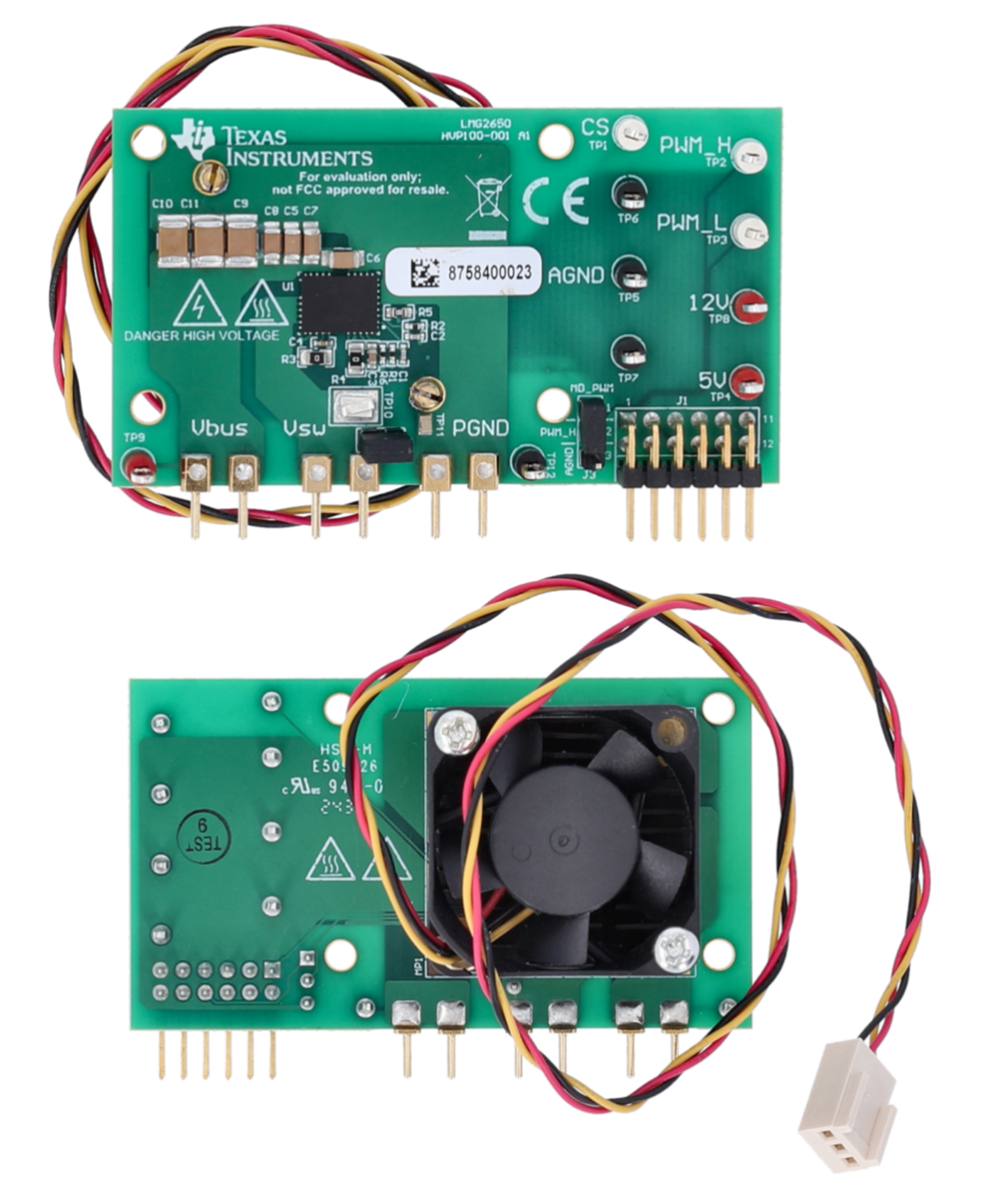

Texas Instruments Module d'évaluation de carte fille LMG2650EVM-100
Le module d'évaluation de carte fille LMG2650EVM-10de Texas Instruments offre un plateforme rapide et facile pour évaluer les dispositifs GaN intégré à TI dans n'importe quelle topologie en demi-pont. La carte utilise six broches d'alimentation et douze broches numériques pour s'interfacer avec un système plus étendu sur le bord inférieur de la carte dans une connexion externe de type socket. Les broches d'alimentation comprennent la boucle de commutation principale, qui se compose d'un bus CC haute tension, d'un nœud de commutation et d'une tension de mise à la terre. Les broches numériques contrôlent le dispositif LMG2650 utilisant les entrées de grille MLI, équipant l'alimentation auxiliaire avec des alimentations de tension faibles et signalant les défauts sous la forme d'une sortie numérique.
L'évaluation des performances de la carte fille LMG2650EVM-100 de TI est plus facilement démontrée en utilisant une carte mère synchrone buck/boost de TI (LMG342X-BB-EVM). La carte fille se connecte sans effort à la carte mère et interface toute la puissance et le contrôle numérique dans une configuration en boucle ouverte pour un contrôle complet du système. De plus, une empreinte recommandée est fournie pour interfacer la carte fille avec un système personnalisé pour des tests supplémentaires.
Caractéristiques
- Décalage de niveau de dérive de grille côté haut
- Fonction de diode de démarrage à commutation intelligente de 0 QRR
- Mesure de sortie intégrée de détection de courant sans perte
- Tension nominale maximale absolue de 650 V
- Protection contre les surintensités cycle par cycle côté haut et côté bas et protection contre les surchauffes connectées au signal de sortie de défaillance
Applications
- LLC ou TPPFC pour les jeux, PoE, alimentation d'écran, adaptateur PD
- ACF, AHB pour adaptateur PD, serveur aux
- Convertisseur d'entraînement moteur pour sèche-cheveux, aspirateur, servomoteur
- Convertisseur ou micro-convertisseur pour l'énergie solaire, énergie renouvelable
- Convertisseurs buck ou boost
Caractéristiques techniques
- MLI désactivée en cas de défaut du LMG2650EVM-100
- Nécessite une seule entrée MLI de 0 V à 5 V pour générer un signal d'entraînement de grille
- Nécessite une seule alimentation de polarisation de 12 V
- Tension d'exploitation maximale recommandée de 480 V et tension d'exploitation maximale absolue de 520 V
Contenu du kit
- Une carte LMG2650EVM-100
- À lire : clause de non-responsabilité de l'EVM
Module d'évaluation
Texas Instruments Module d'évaluation (EVM) LMG342X-BB-EVM
Utilisé pour configurer n'importe laquelle des cartes demi-pont LMG342xR0x0 en tant que convertisseur Buck synchrone.
Schéma fonctionnel
Topologie
Publié le: 2025-02-11
| Mis à jour le: 2025-03-05
