Texas Instruments Module d'évaluation de contrôleur LM74800EVM-CS
Le module d'évaluation (EVM) de contrôleur LM74800EVM-CS de Texas Instruments aide les concepteurs à évaluer le fonctionnement et les performances du LM74800-Q1, un contrôleur de diode idéal avec une sortie commutée. Le LM7480x-Q1 pilote et contrôle les MOSFET à canal N dos-à-dos externes pour émuler un redresseur de diode idéal, avec un contrôle marche/arrêt du chemin d'alimentation et une protection contre les surtensions. Le LM74800EVM-CS de Texas Instruments démontre comment le LM74800-Q1, ainsi que deux MOSFET à canal N dos-à-dos configurés en topologie de source commune, peuvent fournir une protection contre la perte de charge non supprimée de 200 V avec une protection de batterie inversée au circuit en aval. La première commande de grille HGATE commande un MOSFET à canal N externe pour couper ou bloquer la tension de sortie à un niveau de sécurité acceptable. Le deuxième pilote de grille DGATE contrôle un autre MOSFET à canal N externe pour émuler une diode idéale.
Caractéristiques
- Protection de batterie automobile inverse 12 V et 24 V
- Plage de fonctionnement en entrée de 3 V à 65 V
- Protection de batterie 12 V 3 V à 40 V
- Protection de batterie 24 V 3 V à 65 V
- Courant de charge de pic 2 A Nominal, 2,5 A
- Prend en charge une protection contre la perte de charge non supprimée de 200 V
- Activation de la commande MARCHE/ARRÊT
- Fonctionnement DE limitation de surtension Programmable et de pince de sortie
- Contrôle de la vitesse de balayage de la tension de sortie
- Indication LED pour détection MARCHE/ARRÊT de sortie
- Protection TVS embarquée pour l'immunité transitoire automobile
Équipement nécessaire
- Alimentations électriques
- Une alimentation réglable de sortie de 0 V à 600 V, limite de courant de sortie de 0 A à 10 A
- Équipement de test automobile pouvant générer des ISO 7637-2 et ISO 16750-2, y compris une impulsion de perte de charge non supportée de 200 V 5 A
- Mètres
- Un multimètre numérique minimum nécessaire
- Oscilloscope
- Un DPO2024 ou équivalent, trois sondes de tension 10 x et une sonde de courant CC capable de mesurer 10 A
- Charges
- Une charge résistive ou un équivalent qui peut tolérer une charge jusqu'à 10 A CC à 12 V
Applications
- Protection de batterie inverse automobile
- Contrôleur de domaine ADAS
- Caméra ECU
- Unité principale
- Concentrateurs USB
- Protection du chemin d'alimentation, multiplexeur de puissance et joint torique

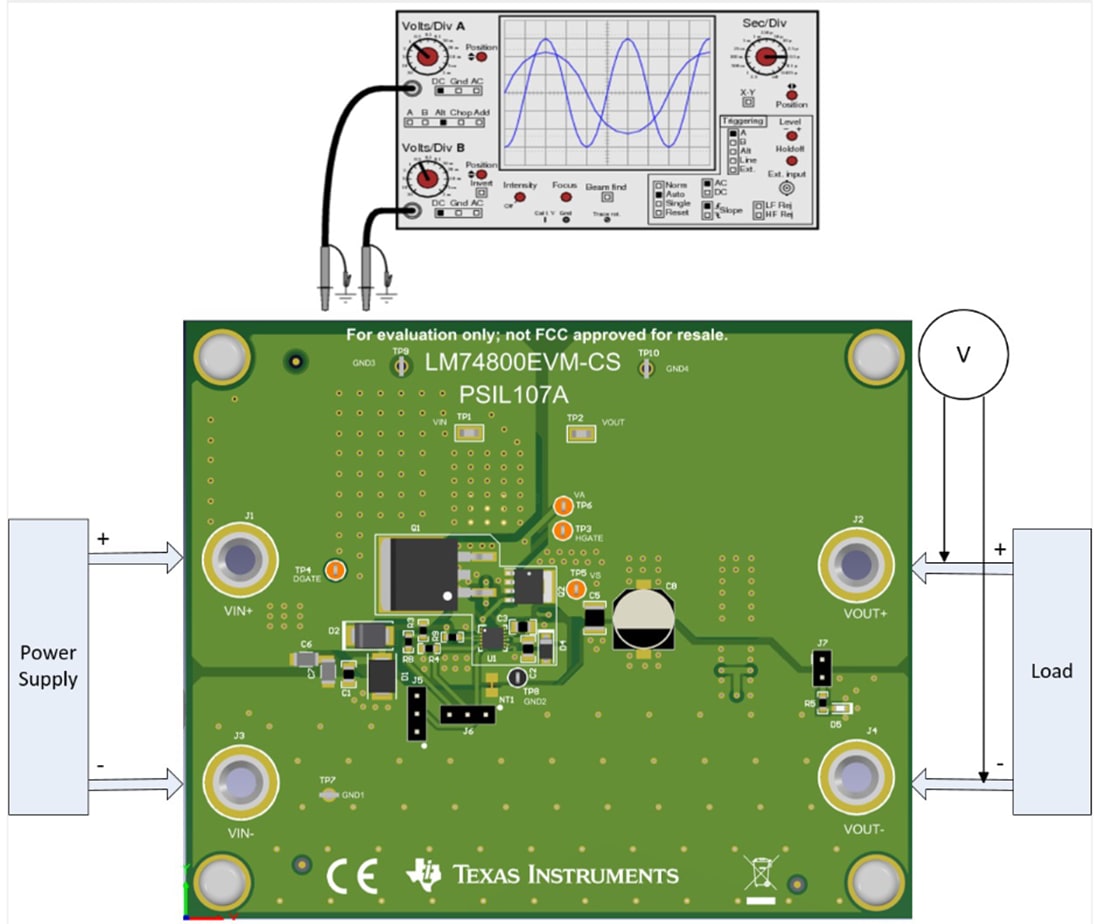

Configuration du test
