Texas Instruments EVM convertisseur LM63460EVM-2MHZ/LM64460EVM-2MHZ
Les modules d'évaluation (EVM) de convertisseur LM63460EVM-2MHZ/LM64460EVM-2MHZ de Texas Instruments sont conçus pour présenter les performances des convertisseurs CC-CC Buck synchrones automobiles hautes performances LM63460-Q1 ou LM64460-Q1. Chaque module d'évaluation fonctionne sur une large plage de tension d'entrée de 5,5 V à 36 V pour délivrer une sortie fixe de 5 V avec une précision du point de consigne supérieure à 1 % et un courant de sortie pouvant atteindre 6 A. Plusieurs caractéristiques garantissent la protection du régulateur dans des conditions de défaut, notamment le verrouillage de la sous-tension (UVLO), le démarrage progressif interne, la protection contre les surintensités en mode hoquet (OCP), un indicateur PGOOD à drain ouvert et un arrêt thermique. La modulation de fréquence à spectre étalé est fournie par défaut avec le LM63460-Q1. Le spectre étalé du LM64460 est configurable en connectant la broche MODE/SYNC du CI à VCC ou GND pour permettre le spectre étalé en modes FPWM ou auto, respectivement. De plus, le LM63460-Q1 de Texas Instruments dispose d'une fréquence de commutation réglable par résistance et d'une fonctionnalité SYNC IN pour ajuster la fréquence à celle d'un signal d'horloge externe.
Caractéristiques
- Large plage de tension d'entrée de 5,5 V à 36 V
- Tension de sortie par défaut de 5 V avec une précision de 1 % du point de consigne
- Conçu pour 6 A de courant de charge à une fréquence de commutation de 2,1 MHz
- Le IQ ultra-faible est idéal pour les applications automobiles sans batterie
- Filtre EMI d'entrée inclus pour les émissions conduites CISPR 25 de classe 5
- Disposition PCB entièrement assemblée, testée et éprouvée avec une empreinte réduite
Équipement nécessaire
- Source de tension
- La source de tension d'entrée VIN doit être une source CC variable de 36 V capable de fournir 6 A
- Multimètres
- Voltmètre 1
- Mesure la tension d'entrée entre VIN+ et VIN–
- Voltmètre 2
- Mesure la tension de sortie entre VOUT+ et VOUT–
- Ampèremètre 1
- Mesure du courant d'entrée
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Ampèremètre 2
- Mesure du courant de sortie
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Voltmètre 1
- Charge électronique
- Utilisez un mode de charge électronique défini à résistance constante (CR) ou courant constant (CC) et capable de 0 CAN à 6 CAN
- Pour une mesure du courant d'entrée hors charge, débrancher la charge électronique car elle peut générer un petit courant résiduel
- Oscilloscope
- Avec l'endoscope réglé sur une bande passante de 20 MHz et un couplage CA, mesurez l'ondulation de tension de sortie directement sur un condensateur de sortie avec un fil de mise à la terre court normalement fourni avec la sonde de l'endoscope
- Placer l'extrémité de la sonde de l'oscilloscope sur la borne positive du condensateur de sortie, en tenant le tube de mise à la terre de la sonde à travers le fil de mise à la terre jusqu'à la borne négative du condensateur
- TI ne recommande pas d'utiliser une connexion à la terre à fil long car cela peut induire un bruit supplémentaire compte tenu d'une grande boucle de terre
- Pour mesurer les autres formes d’onde, réglez l’oscilloscope selon les besoins

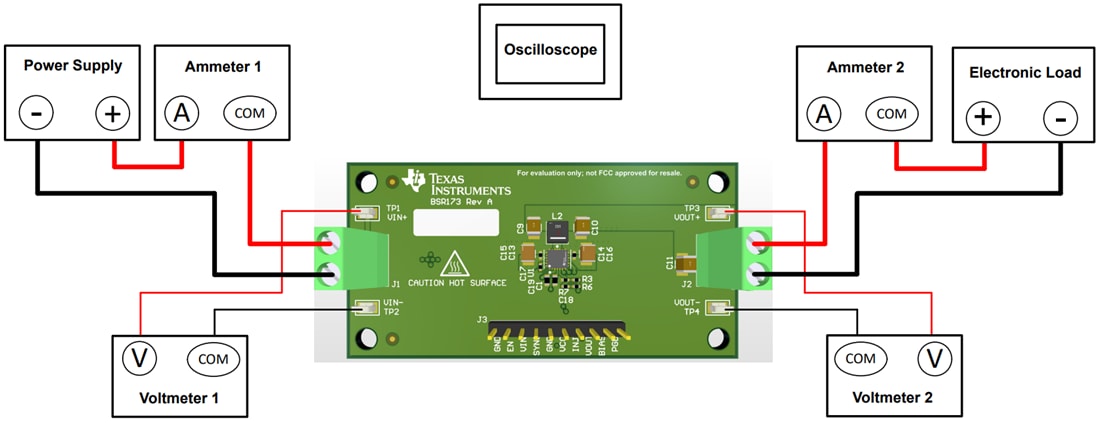

Configuration du Test
