Texas Instruments Module d'évaluation LM51770EVM-HV
Le module d'évaluation LM51770EVM-HV de Texas Instruments est conçu pour évaluer rapidement et facilement le LM51770. Le contrôleur Buck-Boost à 4 commutateurs LM51770 fournit une tension de sortie régulée, que la tension d'entrée soit supérieure, égale ou inférieure à la tension de sortie ajustée.
Le module d'évaluation LM51770EVM-HV de TI est configuré pour fonctionner à partir d'une plage de tension d'entrée de 36 V à 48 V et fournir une sortie 48 V régulée avec un courant de charge jusqu'à 4 A. Le module d'évaluation fonctionne à une fréquence de commutation de 380 kHz. La plupart des paramètres du dispositif peuvent être facilement ajustés ou définis via des cavaliers, comme par exemple le mode de fonctionnement (PSM ou fPWM), l'alimentation polarisée et la synchronisation d'horloge externe.
Caractéristiques
- Large plage de tension d'entrée
- Efficacité de conversion de puissance de crête ultra élevée (> 95 %)
- Tension de sortie réglable à l'aide d'un diviseur de résistance de retour
- Synchronisation optionnelle (SYNC)
- Configuration facile du moniteur ou du limiteur de courant
- Seuil de verrouillage de la sous-tension d'entrée (UVLO) et hystérésis programmables
- Options de sortie à tension constante (CV) et à courant constant (CC)
- Réglage de résistances de configuration RCFG via des commutateurs DIP
Applications
- Unité de batterie de secours (BBU)
- Modules CC/CC
Contenu du kit
- PCB LM51770EVM-HV
- À lire : clause de non-responsabilité de l'EVM
Contrôleur associé
Texas Instruments Contrôleurs Buck-Boost LM51770x/LM51770x-Q1
Il offre une tension de sortie régulée si la tension d'entrée est supérieure, égale ou inférieure à la tension de sortie.
Schéma de connexion standard

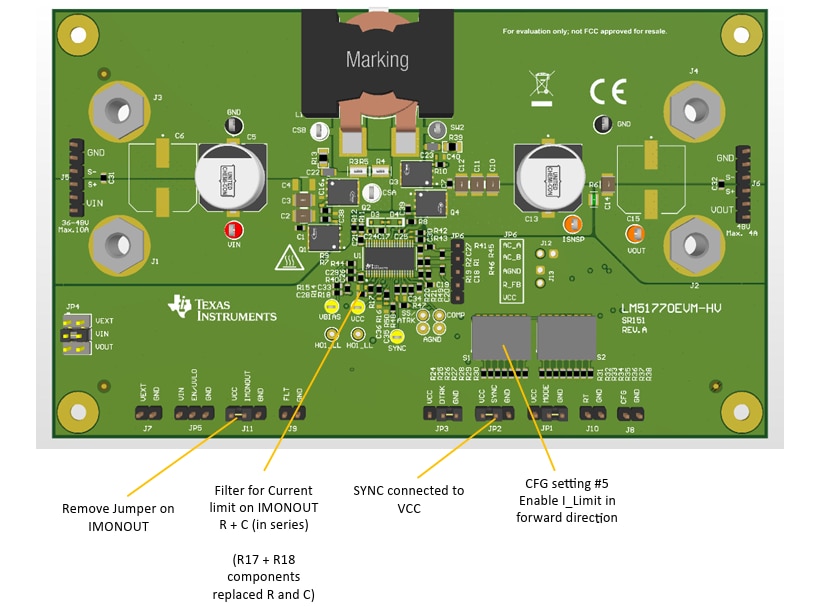

Configuration de la limite du courant
