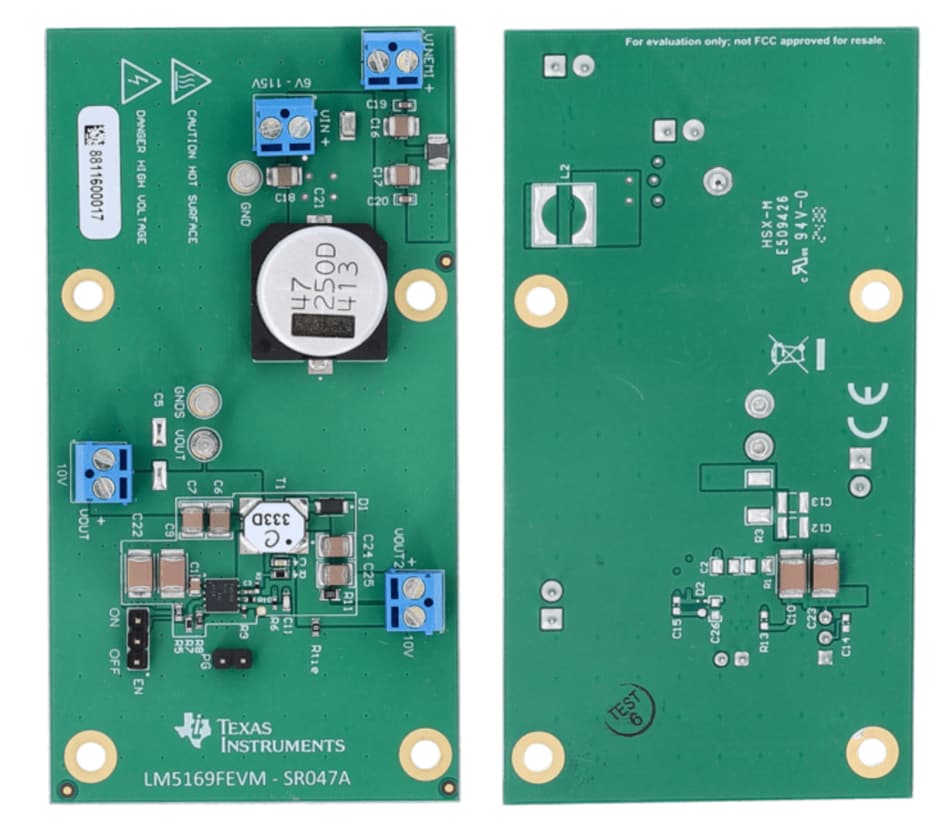

Texas Instruments Module d'évaluation LM5169FEVM
Le module d'évaluation LM5169FEVM de Texas Instruments permet au LM5169FNGUR de créer une sortie régulée de 10 V capable de fournir une charge de 300 mA sur le côté primaire du transformateur avec une fréquence de commutation de 750 kHz. Le côté secondaire du transformateur produit une sortie réfléchie de 10 V, fournissant jusqu'à 300 mA. Le LM5169FNGUR de TI est un convertisseur Buck synchrone avec MOSFET de puissance intégrés, une large plage de tension d'entrée, une protection contre les surintensités et une activation de précision.
Caractéristiques
- Large plage de tension d'entrée de 20 V à 115 V
- Démarrage progressif fixe de 3 ms
- Architecture de contrôle du mode COT
- Protection de limitation de courant de crête et de creux
- Mode FPWM pour capacité fly-buck
- Boîtier WSON pour une solution de petite taille
Applications
- Communications – module d'alimentation brique
- Batterie industrielle (≥10 S)
- Batterie - vélo électrique, e-scooter, LEV
- Automatisation d'usine - PLC
- Entraînements à moteur - BLDC
- Infrastructure de grille - solaire
Convertisseurs Buck associés
Texas Instruments Convertisseurs Buck synchrone LM516x/LM516x-Q1
Régulent sur une large plage de tension d'entrée, minimisant le besoin de composants externes de suppression de surtension.
Topologie
Schéma simplifié

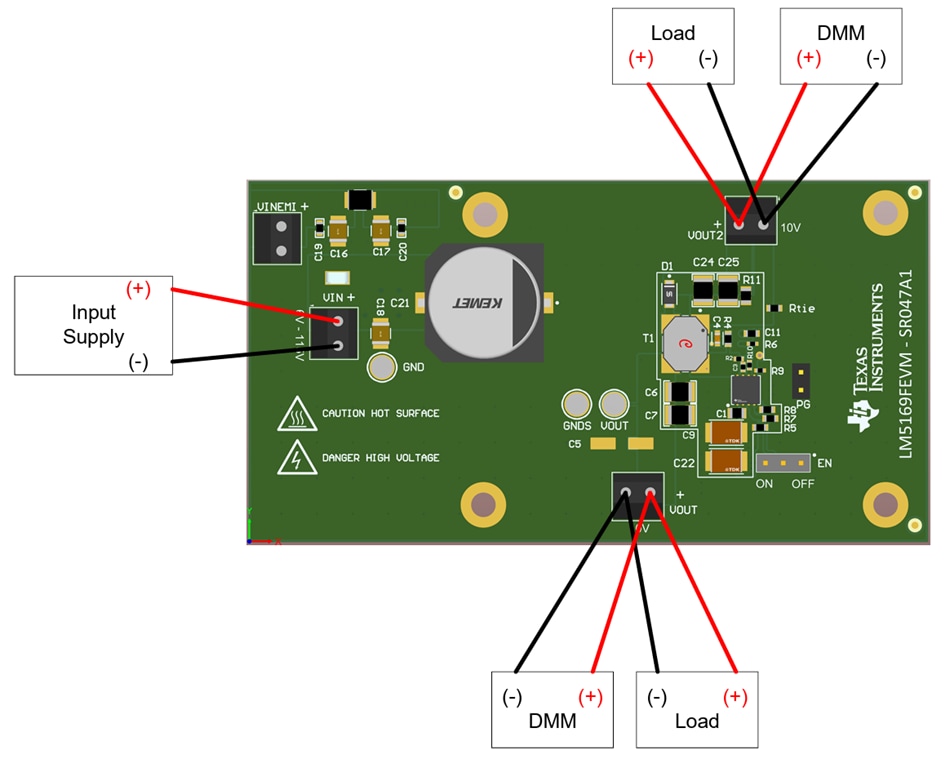

Configuration de test
