Texas Instruments Module d'évaluation de convertisseur LM5158EVM-FLY

Le module d'évaluation (EVM) de convertisseur LM5158EVM-FLY de Texas Instruments présente les caractéristiques et les performances du LM5158. Le LM5158 est un convertisseur SEPIC, Flyback et Boost VIN large de 2,2 MHz avec un spectre à double étalement aléatoire. Ce module d'évaluation utilise le LM5158 comme convertisseur Flyback pour produire plusieurs rails de tension de sortie pour des applications standard de polarisation de pilote de grille d'onduleur triphasé. La configuration standard pour le LM5158EVM-FLY Texas Instruments est conçue pour fournir une sortie régulée de 10 V à 250 mA à partir d'une entrée de 8 V à 16 V. Trois rails isolés de 20 V à 75 mA, 75 mA et 150 mA, respectivement sont également fournis. La fréquence de commutation est de 250 kHz.

Caractéristiques

  • Tension de sortie principale étroitement régulée : VO1 = 10 V ±1 %
  • Trois tensions de sortie isolées à régulation croisée
    • VO2 = 20 V
    • VO3 = 20 V
    • VO4 = 20 V
  • La charge nominale totale de 8,5 W
    • 250 mA à VO1
    • 75 mA à VO2
    • 75 mA à VO3
    • 150 mA à VO4
  • Rendement maximal > 90 %
  • Protection optionnelle contre la surcharge en mode « hoquet »
  • Fréquence de commutation de 250 kHz
  • PCB à 2 couches, 3,5 po × 2,3 po

Équipement nécessaire

  • Source d'alimentation
    • Utiliser une source de tension d'entrée qui est une alimentation variable capable de 0 V à 16 V et des sources d'au moins 5 A
  • Multimètres
    • Voltmètre 1 : la tension de sortie principale 10 V non isolée VO1, se raccorde de TP18 (+) à TP19 (–)
    • Voltmètre 2 : la tension de sortie 20 V isolée VO2, se raccorde de TP3 (+) à TP5 (–)
    • Voltmètre 3 : la tension de sortie 20 V isolée VO3, se raccorde de TP6 (+) à TP8 (–)
    • Voltmètre 4 : la tension de sortie 20 V isolée V VO4, se raccorde de TP12 (+) à TP13 (–)
    • Voltmètre 5 : la tension d'entrée VI, se raccorde de TP2 (+) à TP7 (–)
    • Ampèremètre 1 : VO1 le courant de sortie principale, doit être capable de supporter 1 A
    • Ampèremètre 2 : VO2 le courant de sortie, doit pouvoir supporter 0,5 A
    • Ampèremètre 3 : VO3 le courant de sortie, doit pouvoir supporter 0,5 A
    • Ampèremètre 4 : VO4 le courant de sortie, doit pouvoir supporter 0,5 A
    • Ampèremètre 5 : le courant d'entrée doit pouvoir supporter 3 A
  • Charges
    • Les charges électroniques, les charges purement résistives ou une combinaison des deux peuvent être utilisées au niveau des quatre sorties
    • Une charge électronique peut être utilisée pour chaque rail de sortie
    • La charge électronique doit être capable d'une résistance constante (CR) ou d'un courant constant (CC)
    • Elle doit supporter en toute sécurité 0,5 A à 20 V
    • Une charge résistive peut également être utilisée
    • Limiter la résistance minimale pour chaque sortie, qui correspond à la puissance maximale, avec les éléments suivants
      • Charge 1 : 40 Ω ou 250 mA
      • Charge 2 : 266,7 Ω ou 75 mA
      • Charge 3 : 266,7 Ω ou 75 mA
      • Charge 4 : 133,3 Ω ou 150 mA

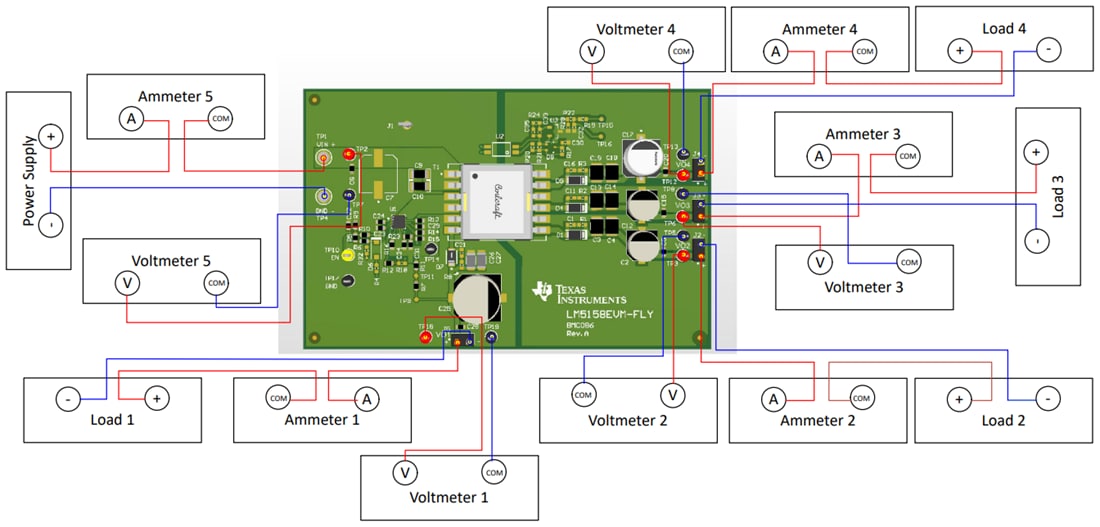

Configuration du Test

Plan mécanique - Texas Instruments Module d'évaluation de convertisseur LM5158EVM-FLY
Publié le: 2021-10-13 | Mis à jour le: 2022-03-11
